在同轴线束加工过程中，很多工程师都会关注连接器本身的质量，却容易忽略另一个关键环节——压接模具的状态。尤其是在BNC连接器批量生产或线束加工中，压接模具如果出现磨损，往往不会立刻被发现，但它会慢慢影响压接质量。

我之前在一次客户现场排查信号不稳定问题时就遇到过这样的情况：BNC线束看起来装配完全正常，但在振动环境下偶尔会出现接触不良。后来检查生产工艺，才发现压接模具已经使用了很长时间，六角压接尺寸已经偏离标准范围。在德索连接器内部的生产管理中，这类问题其实是重点监控对象，因为模具状态直接关系到连接可靠性。

今天就从工程角度聊一聊：如何判断BNC压接模具是否已经磨损，以及六角压接尺寸何时算失效。

一、BNC压接结构的基本原理

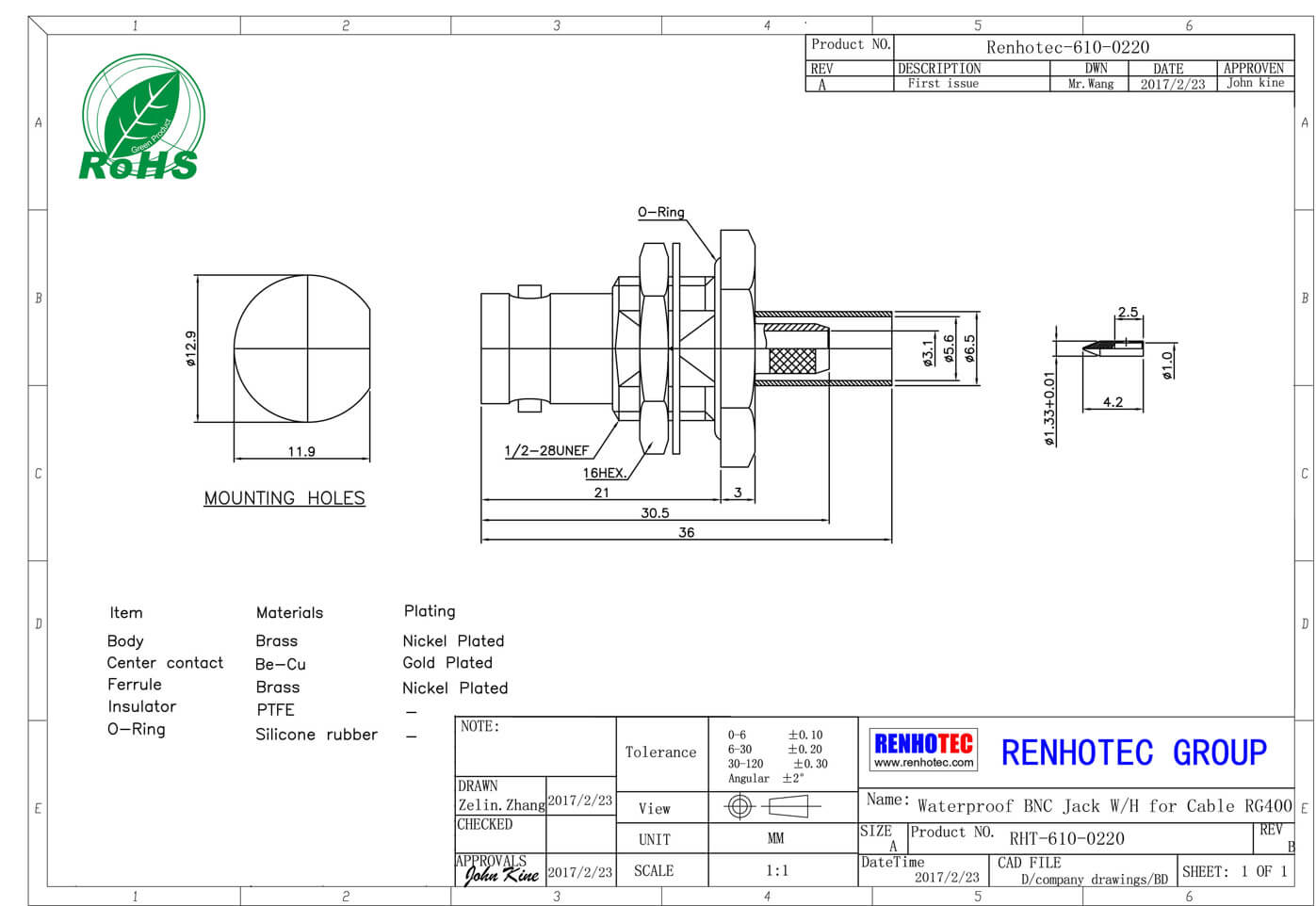

在常见的BNC压接式连接器中，线缆屏蔽层与连接器外壳通常通过 六角压接套管（crimp ferrule） 实现固定。

压接完成后，六角结构需要同时满足两个条件：

• 机械固定牢固
• 屏蔽层导电接触稳定

如果压接尺寸不在合理范围内，就会出现问题。

二、压接六角尺寸为什么这么重要

六角压接的尺寸直接决定了：

• 屏蔽层接触压力
• 电气导通稳定性
• 线缆抗拉强度

如果压接尺寸偏大，可能出现：

• 屏蔽层接触不良
• 线缆松动

如果压接尺寸偏小，则可能导致：

• 屏蔽层损伤
• 线缆变形
• 接触结构破坏

因此，压接尺寸必须控制在规定范围内。

三、常见压接尺寸检测方式

在生产过程中，通常会通过 六角对边尺寸检测 来判断压接质量。

常见检测方式包括：

其中最直接的方法就是测量 压接后六角对边尺寸。

四、模具磨损的典型表现

当压接模具使用时间过长时，通常会出现以下几个变化：

1 六角尺寸逐渐变大

模具磨损后，压接力量会降低，导致压接后的六角尺寸偏大。

2 六角边角变圆

新的压接模具通常会形成清晰的六角形结构，而磨损模具压出的六角边角会逐渐变圆。

3 压接压力不均匀

模具磨损后，压接可能会出现局部变形，从而影响屏蔽层接触。

五、如何判断模具已经失效

在生产现场，一般可以通过以下几个信号判断模具状态：

• 压接尺寸连续偏离标准值
• 六角结构变形明显
• 拉力测试结果下降
• 屏蔽层导通不稳定

当这些现象出现时，通常意味着 压接模具已经进入磨损阶段，需要更换或重新校准。

六、生产管理中的常见做法

在一些规范化生产环境中，通常会建立模具管理制度，例如：

• 定期检测压接尺寸
• 记录模具使用次数
• 设定模具更换周期

通过这种方式，可以在模具完全失效之前提前发现问题。

?? 写在最后

在射频线束加工中，连接器质量固然重要，但压接工艺同样不可忽视。一个看似简单的六角压接结构，其实关系到屏蔽接触、机械强度以及长期使用稳定性。

像BNC这样的同轴连接器，在批量生产时对压接尺寸控制要求非常严格。像德索连接器在实际生产中，也会通过尺寸检测和工艺监控来确保压接结构保持稳定。很多时候，稳定可靠的连接性能，往往来自这些看似细小却非常关键的工艺细节。
