BNC连接器线束母座：稳定信号链路的关键接口

/在： /通过：

?? 作者：周工｜德索射频连接器工程师
?? 官网： http://www.chem707.cn/
?? 品牌：德索（Dosinconn）｜专注射频连接器与线束定制

一、什么是 BNC 连接器线束母座？

在同轴信号系统中，BNC 母座是作为“设备端接口”存在的重要部件。
当它与线束形式结合成 “BNC 线束母座” 时，就能够在更多非标准化环境中实现：

  • 更灵活的布线方式

  • 更高的接口耐用性

  • 更低的信号损耗

  • 更适配机箱、摄像机、?？榛璞傅陌沧敖峁?/p>

它通常被安装在 视频设备、通信机柜、测试?？?、监控前端、仪表端子板 等固定端位置，为系统提供长期稳定连接点。

二、BNC线束母座的组成结构

为了适应工业环境的长期运行，一条合格的 BNC 线束母座通常包括以下结构：

  • BNC 母座主体（直式 / 夹板 / 面板式 / 沉板式）

  • 同轴线缆（RG174 / RG316 / 1.13 / RG58等）

  • 压接端子与外壳锁定结构

  • 注塑或热缩保护套

  • 可选 EMI 屏蔽处理

结构设计的核心目的只有一个：
让信号在环境干扰、机械震动、长期插拔的条件下仍保持顺畅。

三、常见结构与应用差异

类型 特点 常用线缆 使用场景
BNC面板式母座+线束 带螺母固定，安装牢靠 RG174 / RG316 机箱面板、测试?？?/td>
BNC夹板式母座+线束 适合薄板卡扣式固定 1.13 / RG178 小型设备、轻结构模块
BNC沉板式母座+线束 低高度结构，节省空间 1.13 / RG174 紧凑设计的视频设备
BNC弯式母座+线束 优化走线，不易折线 RG316 / RG174 靠墙、狭窄机柜布线

四、德索的生产工艺与质量要点

在 德索（Dosinconn）工厂，每条 BNC 线束母座都经历以下步骤：

1. 精准压接与焊接

  • 插针同轴度控制在 ≤0.02mm

  • 高频特性保持稳定，适用于 50Ω / 75Ω 两种系统

2. 全检测试流程

  • 通断测试

  • 拉力测试（≥35N）

  • 高频回损与屏蔽性能抽检

3. 工艺?；ご?/strong>

  • 注塑/热缩套?；?/p>

  • EMI 屏蔽铜箔包覆（可?。?/p>

  • 标签、二维码、型号标识可定制

所有工艺目的只有一个：
让它在高频传输系统中“稳定得像不存在一样”。

五、在哪些行业必须用到 BNC 线束母座？

  • 监控与安防系统（摄像机、录像设备）

  • 测试仪器（示波器、频谱仪接口延长线）

  • 广播系统（音视频矩阵、调度台）

  • 通信设备（信号?？?、板卡设备）

  • 实验与科研设备（实验平台与模块化载板）

BNC 线束母座的关键价值在于——
让固定端接口永远“稳住”，让线缆负责“活动”。

六、工程视角：为什么很多厂家最终选择线束母座？

原因是纯母座式接口在使用过程中经常遇到：

  • 线缆反复插拔导致母座松动

  • 机箱孔位不统一难以适配

  • 设备空间狭窄无法直接插直式 BNC

  • 高频设备对布线要求严格

  • 同轴线不允许被强行折弯

而线束母座的出现，解决了以上所有问题：

接口固定不动，线束更灵活，信号路径更稳。

工程师都知道：
稳定往往不是靠“更强”，而是靠“更合适的结构”。

七、写在最后：来自德索工厂的连接理念

“信号不会讲道理，它只走阻抗最合理的那条路。”

BNC 线束母座看似简单，却是很多系统的“稳定中枢”。
它让系统结构更柔性，让布线更可控，让信号更稳定。

而我们每天所做的，就是让这件事变得更可靠。

BNC直公头与BNC直母头：在毫米之间，藏着信号的默契

/在： /通过：

【Ken说】

有时候我会觉得，BNC直公头与BNC直母头，就像一段长久的合作——
一方精准对接，一方稳稳承接。
它们之间的契合，不是偶然，而是“精度”与“工艺”的共同语言。

在德索的生产线上，我无数次看过它们被压接、焊接、检测，再静静嵌入设备中。
那一刻，我总觉得：

“连接器这东西，看似冷冰冰，其实每一个接口都在讲述信任的温度?！?/p>

一、BNC直公头和直母头，到底有何不同？

很多初次接触射频行业的客户，经常分不清“公头”和“母头”的区别。
其实，这一对老搭档的差异，藏在细节里。

类型 结构特征 安装方式 常见用途 阻抗类型

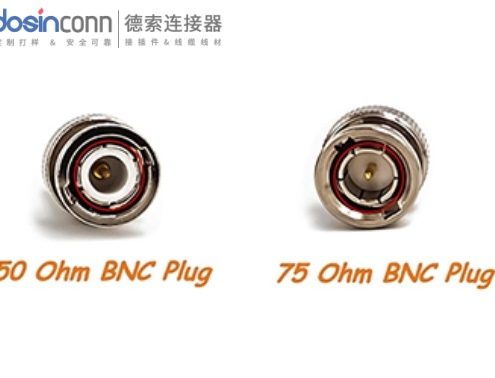

BNC直公头（Plug） 外部带有锁扣槽，内部针芯突出 多为焊接或压接式 连接信号线端 50Ω / 75Ω
BNC直母头（Jack） 内部带有锁紧槽，中心为插孔 面板安装或延长线端 连接设备端口 50Ω / 75Ω

?? 一句话总结：

公头主动出信号，母头稳稳接信号。
它们的精度配合，决定了整个系统的信号完整性与稳定性。

二、为什么BNC直头设计成“卡口式”？

BNC接口最早由Bayonet Neill–Concelman两位工程师设计，因此得名“BNC”。
它的“卡口式旋锁结构”并非随意，而是出于三点考量：

  1. 快速连接：1/4圈旋转即可锁定，方便现场调试与频繁插拔。

  2. 信号稳定：锁定后不会产生晃动，保证信号连续性。

  3. 结构通用：兼容不同线缆与设备，适合监控、测试、射频通信等场景。

我常对客户说：

“你拧紧BNC那一刻，其实是在锁定一条信号的命运?！?/p>

三、直头与弯头：为什么很多工程师偏爱“直公”“直母”？

市面上BNC连接器有“直头”和“弯头”两种，但在严苛的测试和通信环境中，工程师往往更偏爱直型结构。
原因很现实：

对比项目 BNC直头 BNC弯头
传输稳定性 ★★★★★ ★★★★☆
插损控制 更低（0.1~0.3dB） 略高（0.3~0.5dB）
适配范围 更广（适合高频测试） 受角度限制
工艺复杂度 简单、可重复性高 焊接难度大
外观与维护 简洁耐用 空间友好但易应力损伤

BNC直公头与直母头的组合，就像“一对专业舞者”：
步伐稳，节奏准，哪怕连续插拔上千次，也依然精准对齐。

四、如何选择高质量的BNC直头？

BNC头的世界，看似小巧，其实“水很深”。
有些廉价产品外观一样，但在射频性能上差距巨大。
判断一个厂家是否专业，可以看以下几点：

判断维度 专业BNC直头 普通产品
材料 黄铜镀镍 / 不锈钢 铁镀镍
介质 PTFE（聚四氟乙烯） POM / PP
中心针 镀金磷铜针芯 镀锡铜针
阻抗一致性 ±1Ω ±5Ω
插拔寿命 ≥500次 ≤200次

在德索工厂，我们的BNC直公头与直母头，全部经过 VSWR测试（驻波比） 与 盐雾测试（48小时）。
不是为了噱头，而是为了让客户在实际使用中——信号“干净”，接口“长寿”。

五、应用场景：从实验台到城市之眼

如今的BNC接口，早已超越了实验室的范畴。
无论是：

  • ?? 通信设备：频谱分析仪、矢量网络分析仪

  • ?? 安防监控：同轴传输摄像头

  • ? 工业自动化：高频检测端口

  • ?? 医疗设备：心电监测信号传输

你都能看到那一对熟悉的“直公头与直母头”静静地工作着。
它们不发光，不发声，却在每一次通电的瞬间，维持着世界的秩序。

六、Ken的结语

有一次，一位做科研的客户对我说：

“Ken，我的实验信号漂移了0.02dB，你帮我看看是不是BNC接口的问题?！?/p>

那一刻，我突然明白——
在这个高速运算、无线传输的时代，仍有人在乎“0.02dB”的损耗。
而这正是我热爱这个行业的原因。

BNC直公头与BNC直母头的意义，
不只是连接信号，而是在提醒我们：
每一份精度，都是信任的延伸。

所以，当有人问起我：
“Ken，你们德索（Dosinconn）的优势是什么？”
我会答得很慢——
“我们不赶工，只求稳。
我们不喊口号，只做能被信号验证的事?！?/p>

?? 我是Ken，来自德索（Dosinconn）工厂。
八年专注射频连接器与线束定制，产品涵盖BNC、SMA、TNC、FAKRA等系列，
为通信、监控、科研与工业客户提供高稳定性连接解决方案。
欢迎交流定制与技术：
?? 邮箱：kenconn@foxmail.com

BNC接头定制加工：不是拼价格，而是拼工艺与良心

/在： /通过：

【Ken说】

做连接器这么多年，我越来越相信一句话：

“技术的尽头，不是标准，而是理解?！?/p>

每一个客户说“我要做BNC接头定制”的时候，其实背后想问的不是价格表，而是“你能不能真正懂我的需求”。

BNC接头，这个看似普通的射频连接器，其实藏着工程师与信号之间的默契。它连接的不只是设备，更是整个系统的稳定与信任。

一、为什么BNC接头要“定制”

很多人以为BNC是标准件，随便买都一样。
但实际上，不同行业对BNC的要求完全不同：

应用领域 电气要求 机械结构 典型特征
监控安防 阻抗稳定性 快插快拔 长期抗氧化
实验仪器 精密公差 镀金接触 高频性能要求
航空军工 抗震抗干扰 特殊锁紧结构 环境适应性强
通信设备 低损耗传输 精密同轴设计 高频信号完整性

在德索（Dosinconn）工厂，我们常常遇到这样的客户：
“Ken，我的设备对BNC尺寸要求要±0.02mm以内，普通件插上去就松。”
这时候，定制不只是尺寸的问题，而是工艺链条的重塑。

二、定制的灵魂：从“图纸”到“手感”的控制

真正的BNC接头定制，是一个系统工程。
德索工厂内部把它分成六个环节：

  1. 结构确认：依据客户的接口类型与频段选择最优结构。

  2. 材质筛选：黄铜、SUS304、不锈钢，哪种材质更匹配工作环境。

  3. 表面处理：镀镍、镀金、电镀厚度控制到0.5μm精度。

  4. 同轴调试：阻抗50Ω ±0.5，VSWR ≤1.2。

  5. 线束焊接：采用银焊或精密压接，保证低反射损耗。

  6. 老化与检测：每一只BNC都通过耐插拔3000次以上测试。

而这些环节，正是“非标定制”价值所在。
它让每一个接头，不再是冷冰冰的零件，而是为设备量身定做的“工艺作品”。

三、做连接器的人，其实都懂一个道理

“信号的完整，来源于每一次插合的精度?！?/p>

我记得有一次，一个法国客户要做医疗检测设备用的BNC线束。
他的要求是——插拔1000次后，信号衰减不得超过0.05dB。
当时我笑了，说：“这可比我们一般的标准高一倍啊?！?/p>

他也笑，说：“但这是医疗设备，它不容错?！?/p>

那一刻我突然明白，所谓“定制”，不是溢价，而是责任。
你不是在卖一个接头，而是在守护某种结果——一帧监控画面、一段科研信号、一次生命体征数据。

四、为什么越来越多客户选择德索

德索（Dosinconn）做BNC接头定制，不是因为我们会“加工”，
而是因为我们“懂得倾听”。

  • 8年射频行业积累，熟悉BNC、SMA、TNC、F头、FAKRA等全系射频结构。

  • 全流程自控生产链，从车削、镀层、注塑、组装到检测全部自营。

  • 非标定制经验丰富，能快速根据图纸、样品实现匹配设计。

  • 工程师直接对接，沟通无障碍，响应更快，解决更精。

在德索，每一个BNC接头背后都有一个编号、一份检测报告、一位负责到底的工程师。
而这，就是我们想留下的行业印象——“不是最低价，而是最靠谱?！?/strong>

五、Ken的结语

我始终相信：

“做连接器的人，最怕的不是信号断了，而是信任断了?！?/p>

BNC接头的定制，是一个看似微小、实则深刻的行业角落。
它考验的不只是加工能力，更是一个厂家的“心”。

德索不会承诺“最低价”，
但我们始终承诺：每一只出厂的BNC，
都能让客户——放心插上去，安心传下去。

?? 我是Ken，来自德索（Dosinconn）工厂。
专注射频连接器、线束定制8年。
如果你正在为BNC或射频线束定制而犹豫，不妨聊聊技术，也聊聊你真正想解决的问题。
?? 邮箱：kenconn@foxmail.com

深度揭秘！射频连接器接线技术要点

/在： /通过：
?
在当今先进的电子设备体系里，射频连接器堪称保障射频信号稳定传输的核心枢纽。其接线技术的优劣，直接左右着信号传输的质量与设备的整体效能。作为行业内深耕二十载、经验极为丰富的德索精密工业，在此领域拥有深厚积淀，下面将结合德索的专业视角，为您深度剖析射频连接器接线的关键技术要点。

一、连接器与线缆选型

连接器的选型需从多维度综合权衡。工作频率是首当其冲的考量要素，例如在高频通信、雷达探测等高频作业场景中，德索精密工业生产的 SMA 连接器凭借其卓越的高频性能，能够显著降低信号传输过程中的损耗，有力保障信号在高频环境下的稳定输出。承载功率同样不容忽视，它直接关系到设备在不同负载条件下能否稳定运行，德索的各类连接器产品在研发时就充分考虑到不同场景下的功率承载需求，确保产品可靠性。此外，设备所处的环境因素，诸如温度的剧烈波动、湿度的大幅变化以及复杂的电磁干扰环境等，对连接器的耐用性与信号完整性影响深远。在需要频繁插拔、耐磨损要求较高以及严苛的户外环境下，德索的 N 型连接器凭借其坚固耐用的结构设计和出色的密封性能，展现出更强的环境适应性。
线缆的选择，关键在于线芯材质与屏蔽层数。纯铜线芯具有极佳的导电性，能够有效降低信号传输过程中的能量损耗，提升传输效率；而多层屏蔽设计的线缆，则能够极大程度地抵御外界复杂的电磁干扰，增强信号传输的稳定性与可靠性。德索精密工业提供多种适配不同连接器的线缆产品，从线芯选材到屏蔽工艺，都严格把关，确保与连接器搭配使用时达到最佳性能。

二、接线前准备

一套完备且适配的工具是确保接线工作顺利开展的基础。力矩扳手在接线作业中扮演着举足轻重的角色，不同规格的连接器有着严格规定的力矩值，以 N 型连接器为例，通常需使用 12 磅的力矩扳手。德索在产品说明书中会明确标注各类连接器对应的标准力矩值，严格按照规定力矩拧紧螺母，既能确保连接部位紧密贴合，又可有效避免因用力过猛导致连接器损坏。剥线钳用于精确剥除线缆外皮，操作时务必确保切口平整、剥线深度恰到好处，避免对线芯造成任何损伤。无水酒精等清洁剂则用于彻底清洁连接器与线缆的接口部位，清除油污、灰尘等杂质，从而有效降低接触电阻，保障信号传输的畅通无阻。德索的产品在出厂前都经过严格清洁处理，减少杂质对后续接线及使用的影响。
在正式开展接线作业前，必须对射频连接器与线缆进行全面细致的检查。仔细查看连接器外观是否存在损坏、变形等异常情况，内部插针与插孔是否保持笔直。线缆外皮应无破损、无老化迹象，线芯的导通性能可借助万用表进行精准检测，同时确保屏蔽层不存在短路或断路等问题。德索精密工业拥有独立检测实验室，对每一批次的连接器和线缆都进行多轮严格检测，确保产品质量符合高标准，为用户后续接线操作提供可靠基础。

三、接线操作流程

（一）线缆预处理

使用剥线钳时，需严格按照连接器适配的长度要求进行操作。精准调整好钳口宽度，均匀用力旋转剥线钳，平稳剥除线缆外皮，杜绝划伤线芯的情况发生。对于带有屏蔽层的线缆，剥除外皮后需将屏蔽层均匀散开、梳理整齐，防止屏蔽丝出现松散缠绕现象。随后，分别对线芯和屏蔽层进行搪锡处理，此举可显著提高导电性、降低接触电阻、增强连接的可靠性，并有效防止氧化腐蚀。德索的技术团队在长期实践中积累了丰富的线缆预处理经验，其生产的连接器与线缆在结构设计上也充分考虑了预处理操作的便利性与高效性。

（二）连接器组装

将预处理好的线缆精准无误地插入连接器接口，确保线芯与插针孔紧密对接，屏蔽层均匀紧密地包裹住连接器外壳。对于螺纹连接的连接器，如 SMA、N 型等，需采用双手协同操作，一手稳稳握住连接器主体，另一手缓慢旋转螺母，使其与设备接口的螺纹精准对齐后，逐步拧紧。同时，要始终确保连接器与接口处于水平对接状态，避免产生不必要的机械应力。德索的连接器产品在设计上注重接口的精准度与螺纹的顺滑度，便于用户进行组装操作，降低因操作不当导致连接失误的概率。

（三）连接固定

借助专业的力矩扳手，依据既定的力矩值进一步拧紧连接器螺母，确保连接部位稳固可靠。对于需要额外固定的连接器，如通过螺丝固定在设备面板上的，在拧紧螺丝时务必保证受力均匀，防止连接器因受力不均而出现松动现象。德索精密工业在产品设计时充分考虑连接固定环节，从螺母的防滑设计到螺丝孔位的精准布局，都旨在帮助用户实现稳固的连接效果。

四、接线后检查与测试

（一）外观检查

接线工作完成后，首先进行外观检查。仔细查看连接器与线缆的连接部位是否紧密贴合，有无缝隙或松动迹象。同时，检查连接器外壳与设备接口的贴合情况，以及螺纹连接处是否存在滑丝、错位等异常情况，一旦发现问题，应及时进行返工处理。德索的产品凭借其精良的制造工艺，在外观质量上有较高标准，正常接线后外观紧密贴合，减少因外观瑕疵导致的连接隐患。

（二）电气性能测试

运用网络分析仪等专业的射频测试仪器，对插入损耗、回波损耗等关键电气参数进行精准检测。插入损耗应严格控制在设备允许的范围之内，回波损耗数值越大，则表明信号反射越小，连接性能越佳。若测试结果出现异常，需全面排查接线是否正确、连接器与线缆是否匹配等潜在问题。德索精密工业的产品在出厂前会经过多轮电气性能测试，确保产品性能符合行业高标准，用户在使用其产品并正确接线后，更易通过电气性能测试。

（三）环境适应性测试

模拟工业设备实际运行过程中的复杂环境条件，开展环境适应性测试，涵盖高温、低温、潮湿、振动等多种恶劣环境。密切观察连接器在不同环境条件下的性能表现，确保其在复杂多变的工作环境中依然能够稳定可靠地运行，充分满足设备长期稳定工作的需求。德索的连接器产品在研发阶段就针对各种恶劣环境进行大量模拟测试，通过优化材料和结构设计，使其产品具备出色的环境适应性，保障接线完成后的设备在不同环境下正常运转。

一些知名的BNC连接器厂家

/在： /通过：

根据您的请求，以下是一些知名的BNC连接器厂家：

  1. 德索电子
    • 成立于2005年，拥有十三年的BNC生产研发经验。
    • 产品过ISO认证，享有一年质量保证。
    • 包含BNC连接器、BNC转接头和BNC组装线材等，广泛应用于高清视频、安防监控、天线、无线设备等领域。
    • 联系地址：东莞市虎门镇路东村新园北5路5号
    • 电话：400-6263-698
    • 邮箱：kaikai@dosin.cn
    • [德索电子官网]
  2. 深圳市弘辉达电子有限公司
    • 专业生产加工车载线束、视频线、电源线、音视频线、延长线等产品。
    • 拥有完整、科学的质量管理体系。
    • [电蜂优选商城]
  3. 仁昊伟业科技
    • 专业从事BNC连接器生产、研发、销售，提供一站式BNC连接器生产设计解决方案。
    • 所有BNC连接器、BNC转接头、BNC线缆，均通过ISO认证，一年免费质保。
    • 咨询热线：400-6263-698
    • 电话：18518765758
    • QQ：1102292886
    • 邮箱：sale@renhotec.cn
    • [仁昊伟业科技官网]
  4. 东莞市德索精密工业有限公司
    • 成立于2005年，专业研发、生产、销售BNC系列产品。
    • 产品主要应用于通信、安防监控、汽车、医疗、航空等领域。
    • 拥有3000多平米的厂房和装备精良的生产车间。
    • 通过了ISO9001认证，所有产品都能达到RoHS和REACH标准的要求。
    • [德索精密工业官网]

这些厂家都是专业的BNC连接器制造商，具有丰富的生产经验和良好的市场口碑，您可以根据具体需求进行选择。知名的BNC连接器厂家包括德索五金电子和电蜂优选。德索五金电子是一家专业的BNC连接器制造商，拥有12年的生产经验，产品均通过ISO认证。电蜂优选也是一个专业的BNC连接器制造商，拥有13年的生产经验，产品通过ISO认证，符合环保要求。

12G-BNC连接器：高清视频传输领域的卓越之选

/在： /通过：

12G-BNC连接器的特性是什么呢？在高清视频传输的广阔天地中，12G BNC 连接器凭借其超凡的性能与坚如磐石的可靠性，已然成为 4K/8K 广播连接当之无愧的新宠儿。这款连接器设计精巧紧凑，重量轻盈无比，并且具备极为出色的阻抗匹配能力，为信号的高质量传输保驾护航，使其在众多同类产品中脱颖而出。其主要特性如下：

一、紧凑设计，高效焊接
12G BNC 连接器采用小型化外壳，这一独特设计大幅削减了焊接所需时间，尤其是在至关重要的预加热阶段，显著提升了生产效率，为大规模的设备连接提供了有力支持。
二、优越安装，便捷无忧
其绝缘体选用耐热树脂材料，充分考量了安装过程中可能出现的热变形难题，有效避免了因热变形而导致的安装不畅或连接不稳定等问题。此外，外壳端子上预先焊接的四个区域，结合采用标准螺丝（M2.6）预先安装到 PCB 上的精妙设计，双管齐下，极大地提高了焊接工作的整体效率，让安装过程更加顺畅高效，即使面对复杂的安装环境也能轻松应对。


三、焊接检查，一目了然
连接器别具匠心的下板切口设计，为焊接后的检查工作开辟了便捷通道。技术人员无需借助复杂的工具或繁琐的操作，即可轻松对焊接情况进行细致检查，及时发现并纠正可能存在的焊接缺陷，确保每一个连接器都能以最佳状态投入使用，为信号传输的稳定性和可靠性奠定了坚实基础。
四、耐用持久，性能恒定
12G BNC 连接器拥有高达 5000 次的插拔寿命，这一卓越的耐用性指标确保了其在长期频繁使用过程中始终保持稳定可靠的性能。无论是在高强度的广播直播场景，还是在长时间的视频制作过程中，它都能经受住时间和使用频率的考验，为设备之间的稳定连接提供持久保障，减少因连接器损耗而导致的设备故障和维护成本。
五、通用 PCB 足迹，设计随心
无论是直型还是角型的 12G BNC 连接器，均推荐采用相同的 PCB 足迹。这一标准化设计理念为设备的设计和生产带来了极大的便利，使得工程师在进行产品设计时无需为不同类型的连接器单独规划 PCB 布局，有效缩短了产品研发周期，降低了设计成本和生产难度，同时也提高了产品的通用性和兼容性，为整个高清视频传输设备产业链的协同发展提供了有力支撑。


六、技术规格，行业领先
从技术参数来看，12G BNC 连接器的工作频率可高达 12GHz，电压驻波比最大仅为 1.4，特性阻抗精准设定为 75 欧姆，这些卓越的技术指标使其能够完美适配各种 4K/8K 广播设备之间的高速数据连接需求，确保信号在传输过程中能够保持极低的损耗和极高的保真度，为观众呈现出清晰流畅、色彩逼真的高清视频画面。
七、应用广泛，无处不在
在实际应用中，12G BNC 连接器的身影遍布诸多领域，广泛应用于 4K/8K 广播设备、琳琅满目的 AV 设备、精密的测量仪器、常见的网络摄像头以及医疗领域的专业探头等。其广泛的应用范围充分彰显了其在不同行业和场景下的适应性和重要性，成为推动高清视频技术在各个领域普及应用的关键力量。

12G BNC 连接器以其卓越的高性能和高可靠性，精准契合了广播和视频制作行业对于高速数据传输的严苛需求。其设计理念不仅聚焦于信号传输质量的极致追求，更在安装便捷性和耐用性方面进行了周全考量，无疑是未来高清视频传输领域的理想之选。随着 4K/8K 技术如日中天般的不断蓬勃发展，12G BNC 连接器必将在高清视频传输的宏伟舞台上扮演愈发举足轻重的关键角色，引领行业迈向更加清晰、流畅、高效的视频传输新时代。

阅读完上文之后，您对于“12G-BNC连接器的作用”应该非常清楚了，更多“12G-BNC连接器的作用”相关的资料，BNC接头网工程师会继续编辑整理发布在资讯中心与您分享。如果您有BNC系列产品的采购定制需求，请直接拨打我们的电话400-6263-698，专业工程师在线为您答疑解惑?！?2G-BNC连接器：高清视频传输领域的卓越之选】这篇文章由BNC接头网运营团队整理，使用配图均为工厂实拍图，仅供本站用户免费查阅。

固定链接：?http://www.chem707.cn/changshi/6420/

BNC连接器注塑生产中常见的问题原因以及解决方案

/在： /通过：

在BNC连接器生产时都会有一个注入塑胶的工艺流程，在注塑生产过程中可能会出现大大小小的问题发生。工程师要如何避免这些问题出现，把控BNC连接器的生产质量，需要事先了解问题发生的原因是什么，还有如何去解决这些问题。下面由德索精密工业小编为大家科普一下BNC连接器注塑生产中常见的问题原因以及解决方案。

常见的十个问题原因说明：

第一、凹陷现象的主因：

1.设计大浇口先行凝固无法铺满该区域和收缩;应适当选料减少肉厚、浇口尺寸加大以利塑料补满、浇口设计于肉厚稍大区。

2.成型条件设定不当(保压计量);应保压压力与时间加大(不能过头)。

3.产品设计不当，造成严重凹陷;应肉厚需均匀、补强力需须厚度须小于壁厚。

第二、光泽不佳的原因：

1.模具受损或研磨不善;应镜面加工镀铬或钛砂纸磨光。

2.料温或模温过低;应选用适当料温与模温来改善光泽度。

第三、烧焦的原因：

1.排气不良塑料本身气体含量过多;应降低射速争取气体排出时间、分割模仁增加排气槽、两段式锁模先低压排气再高压锁模。

第四、混色的原因：

1.产品射出磨擦带静电吸附灰尘;应将置物篮加装除静电装置。

2.加工油污未清除机台环境污染;把模具油渍清除、环境保持清洁和机台清扫。

3.塑料烘干加次料粉碎时混入;注意机台与周边尽量更用同颜色的塑料。

第五、模仁变形的原因：

1.corepine过长、强度不足;产品应设计避免模仁长宽比大于5。

2.计量保压过大;应根据产品顶出状况调整条件。

3.因合胶线所造成弯折;应将合胶线移至强度大之区域加大冷料井。



第六、合胶线的原因：

1.由多点进胶所造成之合胶线或无法避免的情况;在合胶线区域增加厚度温度或压力、移动浇口移动合胶线与不重要区域、加装溢料井减轻合胶现象。

第七、脱模不顺的原因：

1.产品/模具设计不当，射出时前端受压过大不易顶出;加肉厚降射压、gate加顶针。

2.顶出系统不平衡，导致顶穿而粘模;应考量整体配置、料深区需与两侧加装顶针。

3.分模线设计不当粘母模，无法脱模;应将产品大部分设计与公模上。

4.模仁损伤或组配不量，造成毛头产生影响脱模;应检查并修正模具。

5.模具文字所造成的死角，造成脱模不易;研磨打光、设置顶针、设计避免于脱模方向。

6.顶出机撗无法顺畅，顶针断裂;顶针组配不应马虎“戒急用忍”。

第八、短射现象的原因：

1.产品肉厚不均，造成薄区流动异常，严重时造成短射;设计时尽量将肉厚均匀化。

2.多模穴中各穴流动不平衡;平衡流道设计，利用模流分析来计算其尺寸。

3.射出线规格不符合;根据产品大小估计机台。

4.塑料流动性不足;调整温度射压来改善(换料)。

5.排气不良造成短射;增开排气槽、降低射速。

第九、翘曲变形的原因：

1.产品肉厚不均匀造成收缩差异甚大;均匀肉厚、流动平衡、降低射压。

2.产品肉厚太薄或流动长度过长导致流动困难及残留应力过大;设计考虑成型性(如/T比)

3.模温冷却系统设计不当，公母模温差大，两面收缩不同造成翘曲;冷却配置设计应当、参数管制(温度/流速)。

4.顶出位置不平衡。对于脱模困难之产品于顶出后造成变形;顶出平衡、gate与加持面积大和区域加装顶针。

第十、毛头的原因：

1.产品/模具设计不当，导致射压过高，机台锁模力不够，造成模具无法密合产生毛头;增加肉厚/均匀肉厚、慎选塑料/L T比、提高速机/低压高速。

2.模具强度不够，射出时变形，模具无法密合，高温模较易发生;计算出压力来设计模具大小、增加模具补强设计如辅助柱、使用低收缩率与高强度钢材。

3.塑料流动性佳但凝固慢，细微间隙亦能产生毛头;模具精度要求较高、降低塑料模具温度、降低成型射出压力。

以上十点内容就是德索精密工业为大家总结出来的BNC连接器注塑生产中常见的问题原因以及解决方案。如果想更清楚了解这方面的知识，请关注德索精密工业的官网或德索精密工业的公众号。德索精密工业是拥有18年经验的BNC连接器的生产厂家，提供研发、生产、销售、服务于一体的全流程服务，专注于BNC连接器、连接线、端子线、注塑线的生产研发，产品品种已20000余种，完全能够满足各类高端客户的需求。仓库库存足，交期快，质量保障，售后服务到位，工厂拥有数十台先进的自动化组装及检测设备，确保全过程自动、高效、稳定。我们力求精益求精，相信我们不会让您失望。

阅读完上文之后，您对于“BNC连接器注塑生产中常见的问题原因以及解决方案”应该非常清楚了，更多“BNC连接器注塑生产中常见的问题原因以及解决方案”相关的资料，BNC接头网工程师会继续编辑整理发布在资讯中心与您分享。如果您有BNC系列产品的采购定制需求，请直接拨打我们的电话400-6263-698，专业工程师在线为您答疑解惑?！癇NC连接器注塑生产中常见的问题原因以及解决方案”这篇文章由BNC接头网运营团队整理，使用配图均为工厂实拍图，仅供本站用户免费查阅。

固定链接：?http://www.chem707.cn/changshi/6404/

BNC连接器生产注塑阶段出现的十个问题现象

/在： /通过：

在生产BNC连接器时，工程师要特别关注BNC连接器注塑生产中会出现的问题，事先了解生产阶段经常出现的问题并及时进行改善，提升BNC连接器的生产质量，那么BNC连接器生产注塑阶段出现的十个问题现象是什么呢?接下来德索精密工业小编为大家科普一下BNC连接器生产注塑阶段出现的十个问题现象有哪些。

我们都知道生产BNC连接器的时候有一个注入塑胶的阶段，那在这一个注塑生产阶段会可能出现什么问题现象呢?下面由德索精密工业工程师为大家解答在BNC连接器注塑生产中最常见出现的十大问题现象：

第一、翘曲变形现象：成型品因收缩不均或成型射压所造成的残留力顶出后造成的翘曲变形。

第二、毛头现象：成型时模具接合面不能密合，因而产生薄膜片。因为发生情况会恶化，所以应立即改善。

第三、脱模不顺现象：在生产产品脱模时，顶穿或不能平衡顶出的现象。

第四、合胶线现象：由流动塑料前缘接触而成，一般是由多点进胶或因流路分割所造成低强度的接合线。

第五、模仁变形现象：在产品射出过程中造成局部corepin有弯折现象发生。

第六、短射现象：融胶摄入模穴中因为产品某个区域无法完全充填，所以造成产品生产中填料不足的现象。

第七、光泽不佳现象：成品表面无法呈现其应有的光泽现象。

第八、烧焦现象：模腔内气体(空气或瓦斯气)无法排出于包风位置产生烧焦现象。

第九、凹陷现象：在产品凝固时、收缩时，无法得到应当塑料，形成真空孔穴而将表面拉成凹陷的现象。

第十、混色现象：塑料受其它异物的混入，造成产品颜色污染，异物包括油污、不同塑料、金属、灰烬等。

以上十点内容就是德索精密工业为大家总结出来的BNC连接器生产注塑阶段出现的十个问题现象。如果想知道BNC连接器、连接线行业更高深的技术问题，可以关注德索精密工业官网或德索精密工业公众号。德索精密工业是集研发、生产、销售、服务于一体的精密接插件及线束的专业BNC连接器连接线生产厂家，18年专注于BNC连接器、连接线、端子线、注塑线的生产研发，产品品种已20000余种，完全能够满足各类高端客户的需求。工厂拥有数十台先进的自动化组装及检测设备，确保全过程自动、高效、稳定。我们力求精益求精，相信我们不会让您失望。

阅读完上文之后，您对于“BNC连接器生产注塑阶段出现的十个问题现象”应该非常清楚了，更多“BNC连接器生产注塑阶段出现的十个问题现象”相关的资料，BNC接头网工程师会继续编辑整理发布在资讯中心与您分享。如果您有BNC系列产品的采购定制需求，请直接拨打我们的电话400-6263-698，专业工程师在线为您答疑解惑。“BNC连接器生产注塑阶段出现的十个问题现象”这篇文章由BNC接头网运营团队整理，使用配图均为工厂实拍图，仅供本站用户免费查阅。

固定链接：?http://www.chem707.cn/changshi/6420/

BNC连接器生产使用金属材料和塑胶材料的区别

/在： /通过：

工程师在选择BNC连接器时，要事先了解不同材料的使用区别是什么，才能保障不同环境下BNC连接器使用的性能稳定，那么BNC连接器生产使用金属材料和塑胶材料的区别是什么呢?接下来德索精密工业小编为大家科普一下BNC连接器生产使用金属材料和塑胶材料的区别有哪些。

现在BNC连接器的种类很多，在不同产品上的BNC连接器生产应用到的材料也是不同的。比如说防水BNC连接器吧，在生产这种BNC连接器时应用到的材料不同就会产生差异，使用金属材料与塑胶(尼龙TA66)材料外壳就会有以下区别;

在环境参数方面：可以根据实际的环境条件选用相应的金属材料的外壳就会比塑料的好一些，因为环境方面可以受到温度、湿度、环境腐蚀、温度急变和大气压力等影响。就拿防水BNC连接器来说，在运输过程中使用和保管所处的环境对其性能就有显著的影响。

在机械寿命方面：一般来说像防水BNC连接器这种BNC连接器的机械寿命是指插拔次数寿命，在BNC连接器行业标准中通常规定为500～1000次，在这一点金属材料外壳与塑料外壳差异不大的，因为在达到此规定的机械寿命时，防水BNC连接器的绝缘电阻，接触电阻和耐压等指标不应超过规定的标准值。

在端接方式和电气性能方面：端接方式是指防水BNC连接器公母接头的五金接触件与电线电缆的连接方式，在这一点金属材料外壳与塑料外壳一样，主要分为压接、焊接、绕接、螺钉、刺破。电气性能是指额定电流、额定电压、接触阻抗、绝缘电阻等按规定标准值，这一点金属材料的与塑料外壳也是一样的。

总的来说使用金属材料与塑胶(尼龙TA66)材料外壳没多大区别，使用塑料相对金属外壳成本较低一些、结构更合理，在各方面的性能差异并不大。

以上内容就是德索精密工业为大家简单的讲解BNC连接器生产使用金属材料和塑胶材料的区别，如果想知道BNC连接器、连接线行业更高深的技术问题，可以关注德索精密工业官网或德索精密工业公众号。德索精密工业是集研发、生产、销售、服务于一体的精密接插件及线束的专业BNC连接器连接线生产厂家，18年专注于BNC连接器、连接线、端子线、注塑线的生产研发，产品品种已20000余种，完全能够满足各类高端客户的需求。工厂拥有数十台先进的自动化组装及检测设备，确保全过程自动、高效、稳定。我们力求精益求精，相信我们不会让您失望。

阅读完上文之后，您对于“BNC连接器生产使用金属材料和塑胶材料的区别”应该非常清楚了，更多“BNC连接器生产使用金属材料和塑胶材料的区别”相关的资料，BNC接头网工程师会继续编辑整理发布在资讯中心与您分享。如果您有BNC系列产品的采购定制需求，请直接拨打我们的电话400-6263-698，专业工程师在线为您答疑解惑?！癇NC连接器生产使用金属材料和塑胶材料的区别”这篇文章由BNC接头网运营团队整理，使用配图均为工厂实拍图，仅供本站用户免费查阅。

固定链接：?http://www.chem707.cn/changshi/6402/

bnc接头的工厂哪个更靠谱？

/在： /通过：

采购人员在采购bnc接头时，通常都要选择更专业靠谱的厂家去合作，才能保障产品质量以及使用的稳定性。行业中大大小小的厂家选择让用户无从下手，需要花费更多的时间去了解厂家的信息。那么bnc接头的工厂哪个更靠谱?下面由德索精密工业小编为大推荐一家拥有多年研发bnc接头生产经验的厂商。

D-SubBNC连接器英文全称（D-subminiature），是VGA（Video Graphics Adapter）接口，D-subBNC连接器因其独特的D型屏蔽罩形状而得名，因为竖着看很像一个大写的字母D，所以才会称之为D-Sub。这是一种模拟信号接口、结构标准，按需求有不同的接口数的BNC连接器，这种BNC连接器早期在1952年是由ITTCannon公司发明。

在当时年代的科技来说，这种接口已经算小的了，所以才有以subminiature（超小型）冠名，这种BNC连接器的接口又分公头（plug）和母头（socket）。这些系列BNC连接器中的每一部分都以D开头，并在之后紧接另一个字母（说明接口的大小）、一个数字（说明Pin数/母头数）或是字母“P”或“S”（P代表公头，S代表母头）。ITT Cannon还研发创造了D-subBNC连接器的一种迷你版本，这一微型DBNC连接器也被称为“Micro-D”，其长度是D-sub的一半。在现在的科技时代D-SUB算是属于体型大的BNC连接器了，但就是其体积庞大且耐用性坚固，因此在现在还适用于严酷恶劣的环境中适用。这种类型的BNC连接器还能与许多老式设备兼容，因为拥有这些优势,D-SUBBNC连接器现在还被广泛应用与工厂、制造车间和工业环境之中。

在这种BNC连接器刚刚发明的时候，D-subBNC连接器是运算应用中使用的最小BNC连接器之一了，但是经过这么多年BNC连接器的发展，它在BNC连接器行业中已经成为“庞大”的代名词。因为新研发的的BNC连接器拥有小巧时尚外观，性能又多样、又能适用于多种形状的产品从而抢了它的风头，迫使其现在慢慢转移到其他用途上。但是D-SUBBNC连接器能经过这么多年的考验，因为屏蔽罩和紧固螺丝的设计能够保证高强度产品质量，能提高产品坚固耐用性能，所以在现在D-subBNC连接器仍然在电BNC连接器的世界中扮演着极具有价值的角色。

以上内容就是德索精密工业为大家讲解的bnc接头的工厂哪个更靠谱，如果想知道BNC连接器、连接线行业更高深的技术问题，可以关注德索精密工业官网或德索精密工业公众号。德索精密工业是集研发、生产、销售、服务于一体的精密接插件及线束的专业BNC连接器连接线生产厂家，18年专注于BNC连接器、连接线、端子线、注塑线的生产研发，产品品种已20000余种，完全能够满足各类高端客户的需求。工厂拥有数十台先进的自动化组装及检测设备，确保全过程自动、高效、稳定。我们力求精益求精，相信我们不会让您失望。

阅读完上文之后，您对于“bnc接头的工厂哪个更靠谱?”应该非常清楚了，更多“bnc接头的工厂哪个更靠谱?”相关的资料，BNC接头网工程师会继续编辑整理发布在资讯中心与您分享。如果您有BNC系列产品的采购定制需求，请直接拨打我们的电话400-6263-698，专业连接器工程师为您答疑解惑?！癰nc接头的工厂哪个更靠谱?”这篇文章由BNC接头网运营团队整理，使用配图均为工厂实拍图，仅供本站用户免费查阅。

固定链接：?http://www.chem707.cn/changshi/6408/
