BNC镀金连接器：与镀银/镀镍款电气性能对比——德索精密工业的“金”彩之选

/在： /通过：
**?? BNC镀金连接器 vs 镀银/镀镍款 ——电气性能“三强争霸”实测对决 ?? **?? 主角：德索精密工业 · 镀金王者登?。?/span>
在信号高速飞驰的今天，一个小小的BNC连接器，可能就是决定系统“稳如泰山”还是“频频掉线”的关键。而它的“外衣”——镀层工艺，正是这场性能博弈的起点。 镀金？镀银？镀镍？ 别看它们都闪着光，实则“内功”大不同。 今天，我们不搞枯燥参数表，来一场电气性能的“擂台赛”，看看德索精密工业的镀金连接器如何以“金”制胜！
?? 第一回合：导电性大比拼 —— 谁更“通”？
选手
接触电阻（初始）
长期稳定性
?? 镀银款
≈0.8mΩ（最优）
? 易氧化，30天后电阻↑40%
?? 镀镍款
≤3.0mΩ
? 稳定但偏高
?? 德索镀金款
≤1.0mΩ
? 1000小时盐雾测试，稳如磐石
?? 点评：镀银虽快，但“昙花一现”；镀镍耐造，却“反应迟钝”；德索镀金——快、稳、久，三者兼得，堪称“信号高速公路”的VIP通道！
?? 第二回合：耐久性挑战 —— 谁更“扛”？

●?

测试项目：1000次插拔 + 振动模拟

●?

结果速览：
?? 德索镀金连接器：

●?

采用硬金电镀工艺，耐磨性媲美镀镍

●?

插拔1000次后，接触电阻无明显变化

●?

表面无裂纹、无剥落，像新的一样“紧致”
?? 镀银款：

●?

500次后开始出现微氧化，电阻波动

●?

振动环境下易松动，“恋爱脑”选手，不够坚定
?? 镀镍款：

●?

耐磨尚可，但接触电阻偏高

●?

长期使用后易产生微隙，“将就派”，凑合用
?? 客户实测反馈：
?? 第三回合：环境适应性 —— 谁更“野”？
极限场景
镀镍
镀银
德索镀金
高温高湿
易腐蚀基材
性能下降
? 通过168小时湿热测试
含硫环境
可接受
? 硫化发黑
? 化学惰性，无反应
高频传输（1GHz+）
VSWR >1.2:1
信号衰减明显
? VSWR ≤1.05:1，低损耗王者
?? 技术彩蛋：德索镀金层表面粗糙度＜0.1μm，远优于镀镍的0.3μm，高频信号“滑”过如丝般顺滑！
?? 德索精密工业 · 为什么选“金”？
? 硬核工艺：多层电镀，金层致密无针孔 ? 性能可溯：每批次提供测试报告，品质看得见 ? 灵活定制：支持30–100μ”金层厚度，适配军工、航天等高要求场景 ? 绿色制造：符合RoHS/REACH，环保与性能并重
?? 未来连接，已来 在5G-A、智能传感、量子通信的浪潮中，连接器不再只是“插上去就行”。 德索精密工业以“金”为盾，以“精”为矛，持续探索纳米涂层、智能状态监测等前沿技术，让每一次连接，都成为可靠与精准的仪式。

? 结语： 当信号在时间与空间中穿行， 我们不只传递数据， 更在传递—— 零误差的信任。

?? 德索镀金BNC连接器 —— 用“金”准，连接未来。

BNC接插件：安防监控 / 测试仪器典型应用场景解析

/在： /通过：
在安防监控的视频信号传输、测试仪器的射频信号校准等场景中，BNC 接插件是保障 “信号稳定传输与测量精准度” 的核心组件 —— 安防场景需应对长距离、多干扰的户外环境，测试仪器场景需满足高频、低损耗的精密需求，两类场景的差异直接决定 BNC 接插件的选型逻辑与应用方案。BNC 接插件的场景适配并非 “通用化使用”，而是需结合 IEC 61169-8 标准、IP 防护等级、阻抗特性（50Ω/75Ω），通过 “环境适应性设计、信号完整性优化” 匹配不同场景的核心诉求。今天就从 “安防监控场景适配方案、测试仪器场景适配方案、两类场景的选型差异、常见应用问题规避” 四个维度，详解 BNC 接插件在两大典型场景中的应用逻辑，帮你精准匹配场景需求，避免信号传输故障。

一、安防监控场景：长距离视频信号的稳定传输

安防监控系统（模拟摄像头、高清同轴摄像机）的核心需求是 “低损耗传输 0-6MHz 模拟视频信号”，需应对户外淋雨、电磁干扰、线缆牵拉等复杂环境，BNC 接插件需通过 “防护强化、阻抗匹配、结构耐用” 三大设计适配场景：

1. 场景核心需求与痛点

  • 信号需求：传输 PAL/NTSC 制式模拟视频信号（频率 0-6MHz），需确?；嫖扪┗?、无重影（信号信噪比≥45dB）；
  • 环境痛点：户外监控点位面临雨水侵入（需防水）、周边强电设备（如变压器）的电磁干扰、安装维护时的反复插拔与线缆牵拉；
  • 距离挑战：部分监控点位（如厂区围墙、道路沿线）传输距离达 200-500 米，需降低信号衰减（≤0.5dB/100m @6MHz）。
某小区户外监控系统曾使用普通 BNC 接插件，雨季因防水失效导致接口锈蚀，视频画面出现大面积雪花；更换防水型 BNC 后，即使暴雨天气仍保持画面清晰 —— 这体现了安防场景对防护设计的核心需求。

2. BNC 接插件适配方案

（1）阻抗选型：75Ω 专用型号，匹配视频传输链路

安防监控的同轴电缆（如 RG59、RG6）均为 75Ω 阻抗，需选用 75Ω BNC 接插件（阻抗公差 ±3%），避免阻抗突变导致的信号反射：
  • 75Ω BNC 内导体与外导体内径比例经过精密计算（如内导体直径 0.9mm，外导体内径 6.0mm），确保 0-6MHz 频段阻抗稳定；
  • 对比 50Ω BNC，75Ω 型号在视频频段的插入损耗降低 30%，200 米传输后信号幅度衰减仅 1dB，远低于画面失真阈值（3dB）。

（2）防护设计：IP67 防水结构，抵御户外环境

针对户外场景，BNC 接插件需升级防护设计，核心改进包括：
  • 外壳与线缆接口：增加硅橡胶密封圈（邵氏硬度 65 Shore A），插合后形成防水密封腔，防护等级达 IP67（1 米水深浸泡 30 分钟无进水）；
  • 材质升级：外壳采用黄铜镀镍（镀层厚度≥10μm），盐雾测试 48 小时无腐蚀，避免雨水与湿气导致的接口锈蚀；
  • 尾部固定：配备金属锁母，与 RG59/RG6 电缆的外护套紧密压合，防止线缆牵拉导致的接口松动（抗拉强度≥100N）。

（3）抗干扰强化：屏蔽结构优化，降低电磁干扰

为抵御强电设备的电磁干扰，BNC 接插件需提升屏蔽效能：
  • 外导体采用 “无缝铜管 + 密集编织网” 双层屏蔽（编织密度≥95%），EMI 屏蔽效能≥80dB @6MHz，比普通 BNC 提升 20dB；
  • 接口处增加接地弹片，确保屏蔽层与设备外壳低阻抗连接（接地电阻≤0.1Ω），将干扰信号导入大地。

（4）耐用性设计：适配反复插拔与维护

安防设备年均维护插拔次数约 50-100 次，BNC 接插件需强化结构耐用性：
  • 采用 “卡口式 + 加厚外壳” 设计，插拔寿命≥1000 次（远超普通 BNC 的 500 次），外壳壁厚增加至 1.2mm，抗冲击性能提升 50%；
  • 内导体采用镀金无氧铜（镀金层厚度≥1μm），反复插拔后接触电阻变化≤5mΩ，避免因接触不良导致的信号中断。

3. 典型应用案例：道路监控系统

某城市道路监控项目采用 75Ω 防水型 BNC 接插件，连接 200 米 RG6 同轴电缆传输 1080P 高清模拟视频信号：
  • 实际测试：6MHz 信号插入损耗 0.8dB，信噪比 52dB，画面无雪花、无重影；
  • 环境验证：经过暴雨天气（降雨量 50mm/h）与夏季高温（60℃），接口无进水、无锈蚀，信号稳定；
  • 维护反?。翰灏?800 次后，接触电阻仍≤15mΩ，满足长期维护需求。

二、测试仪器场景：高频精密信号的低损传输

测试仪器（示波器、信号发生器、频谱分析仪）的核心需求是 “高精度传输 0-11GHz 射频信号”，需确保测量数据无偏差，BNC 接插件需通过 “高频优化、低损耗设计、精密制造” 适配场景：

1. 场景核心需求与痛点

  • 信号需求：传输高频射频信号（频率 0.1-11GHz），需控制插入损耗（≤0.3dB @2GHz）与驻波比（VSWR≤1.2 @4GHz），确保测量误差≤2%；
  • 精度痛点：测试仪器对信号反射、相位偏移极为敏感，微小的阻抗波动或接触不良会导致测量数据失真；
  • 环境要求：实验室环境虽稳定，但需适配频繁插拔（日均 20-30 次）与长期高精度使用（年稳定性误差≤0.1dB）。
某电子实验室曾用安防级 BNC 接插件校准信号发生器，2GHz 信号的驻波比达 1.8，导致功率测量误差达 10%；更换精密测试级 BNC 后，驻波比降至 1.1，误差控制在 1% 以内 —— 这体现了测试场景对高频精度的核心需求。

2. BNC 接插件适配方案

（1）阻抗选型：50Ω 精密型号，匹配射频测试链路

测试仪器与射频电缆（如 RG58、RG174）均为 50Ω 阻抗，需选用 50Ω 精密 BNC 接插件（阻抗公差 ±1%），确保高频段阻抗稳定：
  • 50Ω BNC 采用 “内导体镀金 + 聚四氟乙烯（PTFE）绝缘” 设计，PTFE 介电常数稳定（2.1±0.05），在 11GHz 频段仍能保持阻抗一致性；
  • 内导体与外导体的同心度误差≤0.01mm，比安防级 BNC 小 50%，避免结构不对称导致的相位偏移（≤0.5° @2GHz）。

（2）高频低损耗设计：降低信号衰减与反射

针对高频信号传输，BNC 接插件需从材料与结构两方面优化损耗：
  • 材料升级：内导体采用高纯度无氧铜（纯度 99.999%）镀金（镀层厚度≥2μm），高频趋肤效应损耗比普通黄铜低 40%；绝缘介质用 PTFE（介质损耗角正切≤0.001 @1GHz），比安防级的聚乙烯（PE）降低 80% 介质损耗；
  • 结构优化：简化信号传输路径，采用 “一体化内导体” 设计，减少接触点（从 2 个减至 1 个），避免接触电阻导致的额外损耗；外导体采用无缝冷拉铜管，内壁粗糙度 Ra≤0.2μm，降低高频信号的散射损耗。

（3）精密制造工艺：保障长期精度稳定

测试级 BNC 接插件需通过高精度制造控制误差：
  • 采用 CNC 精密加工（加工精度 ±0.005mm），确保内导体、绝缘介质、外导体的同轴度与尺寸公差；
  • 每批次产品需 100% 测试高频性能（插入损耗、驻波比、相位稳定性），合格标准远高于安防级（如驻波比≤1.2 @4GHz，而安防级为≤1.5 @1GHz）；
  • 出厂前进行 “老化预处理”（85℃、85% RH 放置 100 小时），筛选出性能不稳定的产品，确保长期使用稳定性（年衰减变化≤0.05dB）。

（4）耐用性与重复性：适配频繁插拔

测试场景的频繁插拔要求 BNC 接插件具备高重复性：
  • 采用 “弹性爪式接触” 结构，插拔时内导体接触压力稳定（50-80g），反复插拔 5000 次后接触电阻变化≤3mΩ（远超安防级的 1000 次寿命）；
  • 外壳采用不锈钢材质，抗磨损性能比黄铜镀镍高 3 倍，避免长期插拔导致的外壳变形。

3. 典型应用案例：示波器信号校准

某电子测试实验室采用 50Ω 精密 BNC 接插件连接示波器与信号发生器，传输 4GHz 射频信号：
  • 实际测试：插入损耗 0.5dB，驻波比 1.15，相位偏移 0.3°，功率测量误差 0.8%，满足精密测试要求；
  • 长期使用：日均插拔 25 次，使用 2 年后（约 18000 次插拔），接触电阻仍≤8mΩ，高频性能无显著变化；
  • 兼容性验证：与不同品牌测试仪器（泰克、安捷伦）的 BNC 接口完美兼容，无匹配问题。

三、安防监控 vs 测试仪器：BNC接插件选型差异对比

两类场景的需求差异直接导致 BNC 接插件的选型标准不同，核心差异体现在阻抗、防护、高频性能等维度，具体对比如下：
选型维度 安防监控场景适配 BNC 接插件 测试仪器场景适配 BNC 接插件 差异核心原因
阻抗规格 75Ω，公差 ±3% 50Ω，公差 ±1% 安防传输视频信号（75Ω 链路），测试传输射频信号（50Ω 链路）
工作频率范围 0-1GHz（满足视频 0-6MHz 需求即可） 0-11GHz（覆盖高频测试需求） 安防信号频率低，测试需高频高精度传输
插入损耗 ≤0.5dB @1GHz（RG59 电缆） ≤0.3dB @2GHz，≤1.0dB @11GHz（RG58 电缆） 测试对信号损耗敏感，需控制在极低水平
驻波比（VSWR） ≤1.5 @1GHz ≤1.2 @4GHz，≤1.5 @11GHz 测试需最小化信号反射，避免测量误差
防护等级 IP67（防水、防腐蚀） IP40（仅防尘，实验室环境无需防水） 安防户外使用需防水，测试在实验室环境使用
插拔寿命 ≥1000 次 ≥5000 次 测试仪器日均插拔次数更多，需更长寿命
屏蔽效能 ≥80dB @6MHz（抗工频干扰） ≥90dB @1GHz（抗射频干扰） 测试需抵御高频电磁干扰，屏蔽要求更高

选型避坑：避免跨场景误用

  • 错误 1：用安防级 BNC 替代测试级

    后果：高频段驻波比超标（如 2GHz 时 VSWR≥1.8），测量误差扩大至 8%-10%，无法满足测试精度要求；

    正确做法：测试场景必须选用 50Ω 精密测试级 BNC，且需确认产品是否通过高频性能认证（如 MIL-STD-348 标准）。

  • 错误 2：用测试级 BNC 替代安防级

    后果：测试级 BNC 无防水设计，户外使用易进水锈蚀，且成本比安防级高 3-5 倍，造成浪费；

    正确做法：安防场景选用 75Ω 防水型 BNC，重点关注 IP67 防护与抗腐蚀性能，无需追求高频指标。

四、常见应用问题规避：两类场景的使用要点

1. 安防监控场景避坑要点

  • 错误 1：线缆与 BNC 阻抗不匹配

    后果：用 50Ω RG58 电缆搭配 75Ω BNC，200 米传输后视频信号衰减达 5dB，画面出现重影；

    正确做法：严格匹配阻抗（75Ω BNC+75Ω RG59/RG6 电缆），安装前用阻抗测试仪验证（误差≤5%）。

  • 错误 2：未按扭矩拧紧，防水失效

    后果：户外 BNC 接插件仅用手拧，未达到推荐扭矩（0.8-1.0N?m），密封圈压缩不足，雨水从缝隙侵入；

    正确做法：使用扭矩扳手按产品手册标注扭矩拧紧，安装后进行防水测试（喷淋 10 分钟后检查内部是否进水）。

2. 测试仪器场景避坑要点

  • 错误 1：频繁插拔时用力过猛，损伤接口

    后果：插拔时角度偏移或用力过大，导致内导体弯曲变形，2GHz 信号插入损耗增加 0.5dB；

    正确做法：插拔时保持接口同轴，避免倾斜，使用专用插拔工具（如 BNC 插拔钳），减少机械损伤。

  • 错误 2：未清洁接口，接触电阻增大

    后果：接口残留灰尘或氧化层，接触电阻从 5mΩ 升至 30mΩ，导致信号衰减加剧；

    正确做法：每日使用前用无尘布蘸无水酒精擦拭接口，每季度用触点清洁剂（如 CRC 2-26）深度清洁，确保接触良好。

结语

BNC 接插件在安防监控与测试仪器场景中的应用，核心是 “场景需求驱动选型”—— 安防场景需聚焦 “防护、耐用、视频频段稳定”，选择 75Ω 防水型 BNC；测试场景需聚焦 “高频、低损、精密”，选择 50Ω 测试级 BNC，两类场景的需求差异决定了产品设计与性能指标的根本不同。在实际应用中，需摒弃 “通用化选型” 思维，根据信号频率、环境条件、精度要求精准匹配，才能确保信号传输稳定与测量数据可靠。
德索的 BNC 接插件系列覆盖 “安防防水型” 与 “测试精密型”，安防款通过 IP67 防护与 48 小时盐雾测试，测试款支持 0-11GHz 高频传输、VSWR≤1.2 @4GHz，均符合 IEC 61169-8 标准。下次选型时，可参考本文的场景适配方案与选型差异，结合实际需求选择对应型号，避免跨场景误用导致的性能问题。
?? 德索精密工业射频连接器工程师 老吴
??? 专做 “场景精准适配” 的 BNC 接插件，只提供 “性能达标、需求匹配” 的专业级产品

BNC接口协议：信号格式与速率要求

/在： /通过：
广电演播室或通信测试场景中，常有人用 BNC 接口传输信号时出现画面卡顿、数据误码，却没意识到问题出在 “信号格式不匹配” 或 “速率超规格”—— 很多人以为 BNC 只是 “物理接口”，忽视了其背后对应的协议规范：BNC 接口需搭配特定信号格式，且不同协议下的速率有明确上限，绝非 “所有信号都能传”。在高清视频、射频测试、数据通信等场景中，只有按协议要求匹配信号格式与速率，才能保障传输稳定。今天就从 “核心协议类型、信号格式规范、速率限制要点” 三个维度，讲透 BNC 接口协议的关键，帮你避开传输隐患。

一、先搞懂：BNC 接口对应的三大核心协议类型

BNC 接口并非绑定单一协议，而是适配多类 “射频 / 视频 / 数据传输协议”，不同协议的信号格式、速率要求差异显著，核心分为三类：

1. 视频传输协议：适配广电与安防的音视频信号

BNC 最常见的应用场景是视频传输，对应?SDI（串行数字接口）?和?模拟复合视频?协议，信号格式有明确规范：
  • SDI 协议（数字视频）：
    • 信号格式：采用串行差分传输，将 RGB 或 YCbCr 视频数据、音频数据、同步信号封装为单一数据流，无需额外线缆传输音频；
    • 核心规范：遵循 SMPTE 标准，按分辨率和帧率分为标清（SD-SDI，SMPTE 259M）、高清（HD-SDI，SMPTE 292M）、3G-SDI（SMPTE 424M）、12G-SDI（SMPTE ST 2082）；
    • 典型应用：电视台演播室摄像机、切换台、监视器，传输 1080P/4K 高清视频，音频嵌入视频流中（如 3G-SDI 可嵌入 16 通道 48kHz 音频）。
某电视台用 BNC 接口按 3G-SDI 协议传输 1080P/60fps 视频，画面无拖影、无雪花；若强行按标清协议传输，分辨率会降至 720×576，画质严重受损。
  • 模拟复合视频协议：
    • 信号格式：将亮度（Y）、色度（C）、同步信号复合在单一通道中，采用幅度调制（AM）传输，信号幅度标准为 1Vpp（峰峰值），同步头幅度 0.3Vpp；
    • 核心规范：遵循 PAL（中国 / 欧洲）或 NTSC（北美）制式，帧率分别为 25fps 和 30fps，分辨率固定（PAL 制 720×576，NTSC 制 720×480）；
    • 典型应用：传统安防模拟摄像机、老式录像机，传输标清模拟视频，需单独用音频线传输音频信号。

2. 射频测试协议：适配通信与电子的射频信号

在通信测试、电子测量场景中，BNC 接口对应?射频（RF）信号传输协议，用于传输高频测试信号，格式与速率要求聚焦 “频率范围” 和 “信号纯度”：
?信号格式：采用单端射频传输，信号为正弦波或调制波（如 AM、FM、ASK 调制），无需复杂封装，直接传输高频载波信号；
核心规范：遵循 IEC 61169-8 射频连接器协议，重点规定 “阻抗匹配”（50Ω 为主，适配射频测试设备）、“插入损耗”（2GHz 下≤0.3dB）、“屏蔽效能”（≥60dB）；
典型应用：信号发生器、频谱分析仪、网络分析仪，传输 0-12GHz 射频信号，用于设备频率校准、杂散辐射测试（如基站射频?？椴馐裕?。
某实验室用 BNC 接口按射频协议传输 5GHz 测试信号，因阻抗精准匹配（50Ω），信号反射功率占比≤1%；若误用 75Ω BNC 接口，反射功率骤增至 8%，测试数据严重失真。

3. 低速数据通信协议：适配工业与控制的串行数据

早期工业控制场景中，BNC 接口还曾用于?RS-422/RS-485 串行数据协议，传输低速控制信号，格式与速率有明确限制：
  • 信号格式：采用差分串行传输，将数据位、起始位、停止位、校验位按串行顺序传输，支持半双工 / 全双工通信；
  • 核心规范：遵循 EIA/TIA 标准，速率上限≤10Mbps（短距离，≤10 米），长距离（≥100 米）速率需降至≤1Mbps，阻抗匹配 100Ω（部分场景兼容 50Ω）；
  • 典型应用：早期工业 PLC 控制、数据采集?？?，传输传感器数据（如温度、压力信号），目前已逐步被以太网接口替代，但部分老旧设备仍在使用。

二、信号格式规范：按协议匹配 “传输内容与封装方式”

BNC 接口传输信号时，必须按对应协议的格式要求封装信号，否则会出现 “无法识别” 或 “传输失真”，核心规范分为三点：

1. 信号内容封装：“视频 + 音频”vs “纯射频” vs “串行数据”

不同协议的信号内容封装逻辑完全不同，不可混淆：
  • SDI 协议：封装 “视频 + 音频 + 同步信号”，无需拆分 —— 例如 3G-SDI 协议会将 1080P/60fps 视频数据（约 2.97Gbps）、8 通道音频数据（约 3.072Mbps）、同步信号封装为单一串行流，通过一根 BNC 线缆传输，接收端自动分离各信号；
  • 射频协议：仅封装 “纯射频载波信号”，不包含额外数据 —— 例如信号发生器输出的 2GHz 正弦波信号，直接通过 BNC 传输至被测设备，无需封装，接收端需通过解调获取信号参数（如幅度、频率、相位）；
  • RS-422 协议：仅封装 “串行数据帧”，无音频 / 视频内容 —— 例如 PLC 发送的控制指令（如 “电机启动”），按 “1 位起始位 + 8 位数据位 + 1 位停止位” 的帧格式传输，通过 BNC 接口实现设备间指令交互。
某安防项目误将模拟视频信号（仅含视频）按 SDI 协议传输，接收端监视器无法分离音频（实际无音频封装），还因格式不匹配出现画面滚动；按模拟复合视频协议传输后，画面恢复正常。

2. 阻抗匹配：50Ω 与 75Ω 的 “硬性划分”

BNC 接口的阻抗需与信号协议严格匹配，这是信号格式的 “基础要求”，错误匹配会直接导致信号反射：
  • 50Ω BNC 接口：适配射频测试协议、RS-422 数据协议 —— 射频测试设备（如频谱仪）、工业控制模块多为 50Ω 设计，信号传输时需低反射，50Ω 阻抗能最小化信号反射（VSWR≤1.2）；
  • 75Ω BNC 接口：适配视频传输协议（SDI、模拟复合视频）—— 广电设备（摄像机、切换台）、安防模拟摄像机多为 75Ω 设计，75Ω 是视频信号传输的 “标准阻抗”，能减少视频信号的幅度衰减（如 3G-SDI 信号 100 米传输衰减≤3dB）。
某广电公司用 50Ω BNC 接口传输 75Ω 标准的 SDI 信号，因阻抗不匹配，画面出现雪花噪点；换成 75Ω BNC 接口后，噪点消失，信号信噪比提升 15dB。

3. 信号幅度与电平：按协议设定 “标准值”

不同协议对 BNC 接口的信号幅度、电平有明确规定，超出范围会导致接收端无法识别：
  • SDI 协议：差分信号幅度标准为 800mVpp±10%，电平摆幅需稳定，避免因幅度波动导致接收端误判数据位；
  • 模拟复合视频协议：信号幅度固定为 1Vpp（含同步头），同步头幅度 0.3Vpp，幅度不足会导致画面偏暗，幅度过大则会出现 “过曝”；
  • 射频协议：信号幅度按测试需求设定（如 0dBm、-10dBm），但需在 BNC 接口的功率承载范围内（常规 BNC 接口额定功率≤50W@2GHz），避免功率过大烧毁接口。

三、速率限制要点：不同协议下的 “速率上限” 与适配场景

BNC 接口的传输速率并非 “无上限”，不同协议因信号格式、传输原理不同，速率上限差异显著，需按场景精准匹配：

1. 视频协议速率：从标清到 4K 的 “阶梯式上限”

SDI 协议的速率随分辨率提升而增加，BNC 接口需支持对应速率，否则会出现 “丢帧” 或 “画面卡顿”：
SDI 协议类型 分辨率 / 帧率 速率上限 BNC 接口要求 适用场景
SD-SDI 720×576/25fps 270Mbps 常规 BNC（0-4GHz） 标清摄像机、老式监视器
HD-SDI 1920×1080/60fps 1.485Gbps 常规 BNC（0-4GHz） 高清演播室设备
3G-SDI 1920×1080/60fps（双链路） 2.97Gbps 高频 BNC（0-6GHz） 高清 3D 视频传输
12G-SDI 3840×2160/60fps 11.88Gbps 超高频 BNC（0-12GHz） 4K 超高清摄像机、电影制作
例如传输 4K/60fps 视频，必须用 12G-SDI 协议 + 0-12GHz 超高频 BNC 接口；若用常规 0-4GHz BNC 接口，速率仅支持到 2.97Gbps，画面会出现严重丢帧，甚至无法传输。

2. 射频协议速率：以 “频率范围” 替代 “数据速率”

射频协议传输的是高频载波信号，通常用 “频率范围” 衡量（而非数据速率），BNC 接口的频率上限决定了可传输的射频信号范围：
  • 常规 BNC 接口：频率上限 4GHz，适配 0-4GHz 射频信号（如 2G/3G 基站测试、模拟电视信号）；
  • 高频 BNC 接口：频率上限 6-10GHz，适配 4-10GHz 射频信号（如 4G 基站测试、卫星通信信号）；
  • 超高频 BNC 接口：频率上限 12GHz，适配 10-12GHz 射频信号（如 5G 毫米波测试、雷达信号）。
某通信实验室用常规 4GHz BNC 接口传输 6GHz 5G 测试信号，因频率超上限，信号衰减达 1.5dB，测试数据误差超 ±3%；换成 10GHz 高频 BNC 接口后，衰减降至 0.5dB，误差控制在 ±0.5% 以内。

3. 串行数据协议速率：低速为主，上限≤10Mbps

RS-422/RS-485 协议通过 BNC 接口传输时，速率受 “传输距离” 影响显著，速率与距离呈反比：
  • 短距离（≤10 米）：速率上限 10Mbps，适配工业设备间短距高速数据交互（如 PLC 与变频器控制指令）；
  • 中距离（10-100 米）：速率需降至 1-5Mbps，避免信号衰减导致数据误码；
  • 长距离（≥100 米）：速率需≤1Mbps，部分场景需搭配中继器，确保数据稳定传输。
某工厂用 BNC 接口按 RS-422 协议传输数据，距离 50 米时仍按 10Mbps 速率传输，数据误码率达 1×10??；将速率降至 2Mbps 后，误码率降至 1×10??，满足工业控制需求。

四、避坑提醒：BNC 接口协议应用的三个常见错误

错误 1：忽略阻抗匹配，50Ω 与 75Ω 混用
后果：用 50Ω BNC 接口传输 75Ω SDI 视频信号，阻抗突变导致信号反射，画面出现雪花、重影；
正确做法：视频信号必选 75Ω BNC，射频 / 数据信号必选 50Ω BNC，接口阻抗与设备阻抗严格一致。
错误 2：混淆信号格式，跨协议传输后果：将射频测试信号（纯载波）按 SDI 协议传输，接收端（如监视器）无法解析，无任何画面输出；
正确做法：先明确传输信号类型（视频 / 射频 / 数据），对应选择 SDI / 射频 / RS-422 协议，按协议要求封装信号格式。

结语

BNC 接口协议的核心是 “按场景匹配信号格式与速率”—— 它不是通用接口，而是需结合视频、射频、数据等不同协议，精准适配传输需求的 “功能性接口”。忽视协议规范的 “随意传输”，必然导致信号失真或设备故障，尤其是在高清、高频场景中，协议匹配的重要性更为突出。
德索针对不同协议的 BNC 接口，均按对应标准设计（如 SDI 协议 BNC 阻抗 75Ω、频率 0-12GHz，射频协议 BNC 阻抗 50Ω、频率 0-10GHz），确保协议兼容性。下次使用 BNC 接口前，先理清 “信号类型、协议要求、速率 / 频率上限”，或咨询技术顾问，就能避开协议坑，保障传输稳定。
? 德索精密工业射频连接器技术工程师 老吴
?? 专做 “协议精准适配” 的 BNC 接口，只提供 “格式匹配、速率达标” 的专业级产品

射频同轴连接器BNC：通信基站射频信号传输应用

/在： /通过：
通信基站调试时，常遇到这样的问题：用普通连接器传输射频信号，基站接收灵敏度骤降，换成 BNC 连接器后信号稳定性显著提升 —— 很多人忽视了 BNC 连接器的射频特性优势，它凭借低损耗、高屏蔽、抗振动的设计，成为基站射频信号传输的关键部件。在基站的信号收发、测试校准、设备互联场景中，BNC 连接器直接影响信号传输质量，绝非 “通用连接器” 可替代。今天就从 “基站应用场景、核心适配优势、选型与安装要点” 三个维度，讲透 BNC 连接器在通信基站射频传输中的应用关键，帮你避开信号损耗、干扰等问题。



一、先搞懂：BNC 连接器在基站的三大核心应用场景

通信基站的射频信号传输链路中，BNC 连接器主要用于 “信号收发端互联、测试校准、设备内部连接”，每个场景都有明确功能定位：

1. 基站天馈系统：信号收发端的 “桥梁”

天馈系统是基站与外界通信的核心，BNC 连接器用于低功率射频信号的互联，比如：
  • 基站室内分布系统中，将微基站的射频输出信号（如 2.6GHz LTE 信号）连接到功分器、耦合器，再分送至各室内天线；
  • 小型宏基站的射频?？橛氲凸β侍煜咧涞牧?，传输功率≤50W 的射频信号，确保信号覆盖稳定。
这类场景中，BNC 连接器需长期承受室外或机房环境的温度变化（-40℃~85℃），其耐温、防水设计（多为 IP67 等级）能避免信号因环境因素中断 —— 某运营商在南方多雨地区的基站，用普通连接器时因进水导致信号中断率达 3%，换成防水型 BNC 后中断率降至 0.1%。

2. 基站测试校准：信号测量的 “精准接口”

基站部署或维护时，需用测试仪器（如频谱分析仪、信号发生器）校准射频参数，BNC 连接器是测试仪器与基站的标准接口，主要用于：
  • 测量基站射频模块的输出功率、频率误差、杂散辐射，确保参数符合运营商规范；
  • 调试天馈系统的驻波比（VSWR），通过 BNC 连接器连接驻波仪，检测信号反射情况，避免反射过大导致设备损坏。
测试场景对信号精度要求极高，BNC 连接器的低反射特性（电压驻波比≤1.2）能减少测量误差 —— 某第三方检测机构用 BNC 连接器校准基站时，测量误差仅 ±0.5%，远低于普通连接器的 ±3%，确保测试数据准确。

3. 基站设备内部：?？榧涞?“信号纽带”

基站机房内的核心设备（如 BBU 基带单元、RRU 射频拉远单元）内部，BNC 连接器用于低功率射频信号的短距离传输，比如：
  • BBU 的时钟?？橛肷淦的？橹涞耐叫藕糯?，确保基站各?？槭敝右恢拢?/li>
  • RRU 内部的信号滤波单元与放大单元之间的连接，传输经过预处理的射频信号，减少?？榧涓扇?。
设备内部空间紧凑，BNC 连接器的小型化设计（直径约 12mm）能适配密集安装，同时其金属外壳的屏蔽效能（≥60dB）能隔绝机房内其他设备的电磁干扰 —— 某设备厂商在 RRU 内部用 BNC 连接后，模块间信号干扰降低 20dB，设备运行稳定性显著提升。

二、核心优势：为什么基站射频传输优先选 BNC 连接器？

对比普通射频连接器，BNC 在基站场景的优势集中在 “信号完整性、环境适应性、安装便利性” 三点，直接匹配基站的严苛需求：

1. 低损耗 + 低反射：保障射频信号 “无失真传输”

基站射频信号（多为 0.8GHz~6GHz）对传输损耗和反射极为敏感，BNC 连接器的设计精准适配：
  • 低插入损耗：采用优质黄铜内导体（镀金层厚度≥1μm）和聚四氟乙烯（PTFE）绝缘介质，在 2GHz 频率下插入损耗≤0.3dB，远低于普通连接器的 0.8dB，避免信号在传输中过度衰减；
  • 低电压驻波比（VSWR）：内导体与外导体的同轴度误差≤0.02mm，接口匹配精度高，VSWR≤1.2（1GHz 以下），减少信号反射 —— 某 5G 基站用 BNC 传输 3.5GHz 信号时，反射功率占比≤1%，远低于普通连接器的 5%，确保信号有效传输。

2. 高屏蔽 + 抗振动：适配基站复杂运行环境

基站环境存在电磁干扰多、振动频繁（如机房空调振动、室外风振）等问题，BNC 的结构设计能应对这些挑战：
  • 高屏蔽效能：采用双层金属外壳（内层黄铜 + 外层镀镍），屏蔽效能≥60dB，能隔绝机房内变频器、服务器的电磁干扰，以及室外的射频杂波，避免信号被干扰失真；
  • 抗振动性能：卡口式连接结构（插入后旋转 1/4 圈锁定）能承受 10Hz~2000Hz 的振动，连接拉力≥15N，不会因振动导致接口松动 —— 某高铁沿线的基站，用 BNC 连接后，因振动导致的信号中断每月仅 0.2 次，远低于普通连接器的 2 次。

3. 标准化 + 高兼容：降低基站部署与维护成本

BNC 连接器遵循 IEC 61169-8 国际标准，在基站场景中具备强兼容性：
  • 接口标准化：不同厂商的 BNC 连接器（如德索、安费诺）可互相通用，无需担心设备接口不匹配，降低基站部署时的选型难度；
  • 插拔寿命长：内导体镀金层耐磨，插拔寿命达 500 次以上，基站维护时反复插拔也不易损坏，减少更换成本 —— 某运营商统计，用 BNC 连接器的基站，年均连接器更换成本比用普通连接器低 40%。

三、应用要点：基站场景下 BNC 连接器的选型与安装规范

要让 BNC 连接器发挥最佳性能，需按 “场景需求选型、规范安装”，避免因选型错误或安装不当导致问题：

1. 选型：按 “传输频率、功率、环境” 精准匹配

基站不同场景对 BNC 的要求不同，需重点关注三个参数：
  • 传输频率：
    • 2G/3G 基站（频率 0.8~2.1GHz）：选常规 BNC（工作频率 0~4GHz），如德索 DS-BNC-501；
    • 4G/5G 基站（频率 2.6~6GHz）：选高频 BNC（工作频率 0~12GHz），如德索 DS-BNC-502，避免高频下损耗骤增；
  • 额定功率：
    • 低功率场景（如测试校准、设备内部连接，功率≤10W）：选普通功率 BNC（额定功率 50W@2GHz）；
    • 中功率场景（如天馈系统，功率 10~50W）：选高功率 BNC（额定功率 100W@2GHz），内导体截面积需≥1.5mm2；
  • 环境适应性：
    • 室外场景（如天馈系统）：选防水型 BNC（IP67/IP68），外壳带密封圈，避免雨水、粉尘进入；
    • 高温场景（如机房机柜内）：选耐高温 BNC（耐温 – 40℃~125℃），绝缘介质用耐高温 PTFE，避免高温下绝缘失效。

2. 安装：按 “规范操作” 避免信号隐患

基站安装 BNC 连接器时，需注意三个关键步骤：
  • 清洁接口：安装前用酒精棉擦拭 BNC 的内导体和外导体接口，去除油污、氧化层，避免接触不良导致信号损耗 —— 某基站维护时发现，接口氧化导致插入损耗增加 0.5dB，清洁后恢复正常；
  • 正确锁定：插入后顺时针旋转 1/4 圈，听到 “咔嗒” 声说明锁定到位，避免半锁定状态（接口未完全贴合），否则会因振动导致松动；
  • 防水处理：室外安装防水型 BNC 时，需在接口处缠绕防水胶带（如 3M Scotch 2220），覆盖接口与线缆连接处，增强防水效果，避免雨水从线缆缝隙渗入。

3. 维护：定期检查避免性能衰减

基站日常维护中，需对 BNC 连接器做两项检查：
  • 外观检查：查看外壳是否破损、密封圈是否老化，若密封圈变硬或开裂，需及时更换，避免防水失效；
  • 性能测试：用驻波仪检测接口的 VSWR，若 VSWR＞1.5，说明接口接触不良或损坏，需拆解清洁或更换连接器 —— 某基站维护时发现，VSWR 达 1.8，拆解后发现内导体有氧化层，清洁后 VSWR 恢复至 1.1。

四、避坑提醒：基站应用中常见的三个错误，一定要避开

  1. 错误 1：高频基站用常规 BNC（0~4GHz）

    ?后果：5G 基站频率多为 3.5~6GHz，常规 BNC 在 6GHz 下损耗达 0.8dB，信号衰减严重，影响覆盖范围；
    ?正确：5G 基站选高频 BNC（0~12GHz），如德索 DS-BNC-502，6GHz 下损耗≤0.5dB，满足高频传输需求。
  2. 错误 2：室外场景用非防水 BNC

    ?后果：雨水渗入接口会导致短路，甚至烧毁基站射频?？?，某运营商曾因该问题损失 10 余台 RRU；
    ?正确：室外天馈系统、户外微基站必选 IP67 及以上防水 BNC，安装后做防水测试（如淋水测试）。
  3. 错误 3：维护时暴力插拔 BNC

    ?后果：卡口结构易损坏，导致接口无法锁定，连接松动后信号中断；
    ?正确：插拔时轻推旋转，避免强行拉扯，损坏后需整体更换连接器，不可勉强使用。

结语：

在通信基站的射频信号传输中，BNC 连接器不是 “可选部件”，而是保障信号质量、设备稳定的 “关键一环”。它的低损耗、高屏蔽、抗环境干扰特性，精准匹配基站的严苛需求，尤其是在 5G 基站高频化、小型化的趋势下，BNC 的优势更突出。
?德索针对基站场景设计的 BNC 连接器，均通过 3000 小时耐温、500 次插拔、IP67 防水测试，能适配不同频段、功率的传输需求。下次基站部署或维护时，按 “场景选参数、规范做安装、定期查性能” 的原则用 BNC，就能避开信号隐患，让基站稳定运行。
?? 德索精密工业射频连接器技术工程师 老吴
??? 专做 “基站射频适配” 的 BNC 连接器，只提供 “低损耗、高可靠” 的通信级产品

安装BNC母头必知：规避信号损耗的操作细节与要点

/在： , /通过：
“师傅，同样是装 BNC 母头，为啥我装的信号衰减比别人大一半？步骤看着都对，问题到底出在哪？”
在射频布线车间，BNC 母头安装是出了名的 “细节活”—— 新手常觉得 “接上线、拧好壳就行”，却容易忽略剥线精度、屏蔽层贴合度、针芯接触压力这些关键环节?？啥陨淦瞪璞咐此?，哪怕 0.5dB 的信号损耗，都可能让测试数据跑偏、监控画面出现雪花。其实 BNC 母头安装的核心逻辑很简单：通过精准操作减少 “接触间隙” 和 “阻抗突变”，每一个细节都在为 “低损耗传信号” 服务。今天就从工程师视角，拆解 5 个避损耗的关键操作，帮你把 BNC 母头装得又稳又好。

一、前置准备：选对 “适配套件”，从源头堵死损耗隐患

不少人安装前不核对套件适配性，拿错电缆或工具，直接给信号损耗埋下伏笔。装 BNC 母头前，必须确认 “三件套” 匹配，缺一不可：
套件类型 适配要求 信号损耗风险点
1. BNC 母头 阻抗与设备严格匹配（50Ω 适配射频测试，75Ω 适配视频传输），外壳优先选黄铜材质（屏蔽性优于锌合金） 用 75Ω 母头接 50Ω 射频设备，信号反射率会飙升至 20% 以上；锌合金外壳屏蔽衰减不足，外界干扰易渗入
2. 同轴电缆 线径与母头孔径匹配（如 RG-58 配小型母头，RG-6 配大型母头），阻抗与母头保持一致 线径不匹配会导致屏蔽层无法贴合母头，接触间隙变大；阻抗混装直接引发信号反射，衰减翻倍
3. 专用工具 带电缆规格刻度的同轴剥线钳（保证剥线精度）、BNC 专用压接钳（控制接触压力） 普通剥线钳易划伤中心导体，导致传输路径变窄；用尖嘴钳压接会压力不均，接触电阻飙升 10 倍以上
之前有个客户踩过典型的 “适配坑”：用 RG-6 粗电缆装小型 BNC 母头，电缆塞不进只能剪一半屏蔽网，结果信号衰减从 0.2dB 窜到 0.8dB—— 可见安装前核对母头、电缆规格，比后续补救更重要。

二、关键细节 1：剥线 “三不原则”，避免阻抗突变

剥线是安装的 “第一道关口”，同轴电缆的 “外层胶皮 – 屏蔽层 – 内绝缘层 – 中心导体” 四层结构，任何一层剥错都会打破阻抗平衡，引发信号损耗，必须严守 “三不原则”：

1. 不剥伤中心导体

调剥线钳至对应电缆的 “内芯档位”，力度以 “刚好切断内绝缘层、不划伤铜芯” 为准。若内芯被剥出划痕，传输截面积变小，电阻会增加 10%-15%，信号衰减随之变大。新手可以先用废电缆练手，直到能剥出无划痕、无变形的内芯。

2. 不剪短屏蔽层

屏蔽层剥出长度需与母头 “屏蔽压接区” 匹配（常规 6-8mm），绝不能为了好装而剪短。屏蔽层太短会导致与母头接触面积不足，屏蔽效果下降 30% 以上，车间电机、电线的电磁干扰会直接侵入。之前有客户把屏蔽层剪到 3mm，结果监控画面满是横纹，补接至 8mm 后干扰立马消失。

3. 不剥歪内绝缘层

内绝缘层要剥得平整，切面与中心导体垂直，不能歪扭。内绝缘层歪斜会导致内芯与母头针芯 “偏移接触”，从 “面接触” 变成 “点接触”，接触电阻瞬间变大。剥线后可以对着光线检查，确保内绝缘层切面无倾斜、无毛刺。

三、关键细节 2：屏蔽层 “贴紧不松散”，阻断干扰损耗

屏蔽层是信号的 “防护盾”，若处理松散，会出现 “屏蔽漏洞”，外界干扰直接侵入，增加信号损耗。正确操作分两步：

1. 整理屏蔽层：不散丝、不重叠

把剥出的屏蔽网（铜网 + 铝箔）理顺，用手指轻轻搓成圆形，确保无散丝、不重叠；铝箔要贴紧铜网，不能起皱或撕破 —— 铝箔破损会形成 “干扰入口”，车间里的高频杂波会顺着漏洞渗入。若有少量散丝，直接用剪刀剪掉，避免散丝碰到中心导体引发短路。

2. 压接屏蔽层：压力 “够而不爆”

用 BNC 压接钳的 “六边形屏蔽槽” 压接，压力以 “屏蔽层紧紧贴住母头压接区、无松动，且母头外壳不变形” 为标准。压力太小，屏蔽层与母头有间隙，屏蔽衰减不足；压力太大，母头外壳会挤压内绝缘层，打破阻抗平衡。优质压接钳自带压力限位，新手按钳柄指示力度操作即可，不用怕压爆。

四、关键细节 3：针芯 “对准无偏移”，减少接触损耗

母头针芯是信号传输的 “核心通道”，针芯与电缆内芯接触不良，会直接导致接触电阻变大，信号损耗剧增，安装时要注意两点：

1. 针芯插入 “到底不偏移”

把电缆内芯完全插入母头针芯的 “接线孔”，直到内绝缘层紧紧贴住针芯底部的台阶，不留任何间隙。内芯插入太浅，接触面积变小，电阻会增加；插入偏移，针芯受力不均，长期使用后易松动。插好后可以轻轻拽一下电缆，若针芯不晃动，说明插到位了。

2. 压接针芯 “力度均匀”

用压接钳的 “圆形针芯槽” 压接，压接时确保钳口与针芯垂直，力度均匀。压接后检查针芯是否弯曲 —— 针芯弯曲会导致与插头 “错位接触”，信号时断时续。之前有个客户压接时钳口歪了，针芯弯成 15°，结果插头插不紧，重新压接后信号才恢复稳定。

五、关键细节 4：外壳安装 “拧紧不松动”，强化整体屏蔽

母头外壳不只是?；た?，还能增强屏蔽完整性，安装时若拧不紧，会出现 “屏蔽缝隙”，干扰信号趁机渗入：

1. 外壳 “先套后拧”，顺序别错

剥线前必须把外壳套在电缆上，绝不能装完母头主体再套 —— 顺序错了外壳卡在内绝缘层上，只能拆了重剥线，白忙活半小时。套外壳时注意螺纹方向，确保最后能顺畅拧在母头主体上。

2. 拧紧 “手拧到位，不借工具”

用手顺时针拧外壳，直到拧不动即可，不用借助尖嘴钳、扳手等工具。工具拧太紧会导致外壳变形，挤压内部结构，反而破坏阻抗稳定性；拧太松则外壳与母头主体有间隙，屏蔽不完整。新手可以记?。菏峙〉?“需要稍用力才能再转半圈”，就是最佳力度。

六、安装后必做：2 步测试，确认无信号损耗

装完不能直接用，必须做 2 步测试，把信号损耗风险排除：
  1. 通断测试：用万用表通断档，一端接母头针芯，一端接电缆另一端的中心导体，通断正常说明信号路径通畅；若不通，检查针芯是否压接到位、内芯是否被剥断。
  2. 阻抗测试：用阻抗测试仪测母头与电缆的整体阻抗，误差需控制在 ±2Ω 以内（如 50Ω 母头，实测 48-52Ω 为合格）。若阻抗偏差大，检查内绝缘层是否剥歪、屏蔽层是否接触不良。

结语：安装 BNC 母头，细节决定损耗

很多人觉得 BNC 母头安装 “简单”，却忽略了剥线、屏蔽层、针芯这些 “小细节”—— 可正是这些细节的偏差，会累积成明显的信号损耗。记住 “选对套件、精准剥线、贴紧屏蔽、对准针芯、拧紧外壳、安装后测试” 这六步，就能最大限度减少损耗，让 BNC 母头发挥最佳传输效果。下次安装别图快，按细节一步步来，信号稳定才是真高效。
? 老周?射频布线车间工程师
?? 聊 BNC 母头安装，也讲射频信号传输的实操干货

解析BNC插座核心作用：为射频设备搭建可靠信号通路

/在： , , , , , , , /通过：
“师傅，为啥射频设备非得用 BNC 插座？普通插座不能传信号吗？”
在射频测试车间里，BNC 插座是连接示波器、信号发生器、雷达?？榈?“关键桥梁”。新人常疑惑它的特殊性 —— 明明看着和普通插座差别不大，却能在高频场景下稳定传信号。其实 BNC 插座的核心价值，就在于解决射频设备 “信号易衰减、易受干扰” 的痛点，从结构设计到性能参数，每一处都为 “可靠传信号” 服务。今天就从工程师视角，拆解 BNC 插座的三大核心作用，带你看懂它为啥是射频设备的 “标配”。

一、核心作用一：阻抗匹配，减少射频信号反射

射频信号最怕 “阻抗不匹配”—— 信号在插座与电缆的连接处反射，会导致信号衰减、测试数据不准。而 BNC 插座的核心设计，就是通过精准阻抗控制，让信号 “顺畅通过”。
市面上的 BNC 插座分 50Ω 和 75Ω 两种：50Ω 款适配射频测试设备（如示波器、信号发生器），75Ω 款适配视频传输设备（如监控摄像头）。它的内部导体采用纯铜或铜镀银材质，外壳与屏蔽层紧密贴合，能将阻抗误差控制在 ±2Ω 以内。去年有个客户用普通插座接射频模块，测试信号反射率达 25%，换成 50Ω BNC 插座后，反射率直接降到 3% 以下，测试数据立马精准。
对射频设备来说，BNC 插座就像 “信号的导航仪”，通过精准阻抗匹配，避免信号走 “回头路”，确保高频信号（最高支持 11GHz）传输时衰减最小。

二、核心作用二：屏蔽抗干扰，隔绝外部电磁干扰

射频信号很 “敏感”—— 车间里的电机、电线产生的电磁干扰，会让信号 “变味”。BNC 插座的双层屏蔽设计，能为信号搭建 “防护盾”。
它的外壳用黄铜镀镍材质，内部有独立屏蔽腔，当电缆插入时，屏蔽层会与插座外壳紧密接触，形成完整的屏蔽回路。实测数据显示，优质 BNC 插座的电磁屏蔽衰减≥90dB，能有效隔绝外界干扰。之前有个客户在电机车间测试射频?？?，用普通插座时信号杂波多，换成 BNC 插座后，杂波完全消失，?？檎９ぷ?。
在工业环境或多设备密集场景，BNC 插座的抗干扰能力尤为关键，它能确保射频信号不受 “邻居设备” 影响，保持稳定传输。

三、核心作用三：机械稳固，适应高频设备频繁插拔

射频测试中，插座需要频繁插拔（如每天测试几十次样品），普通插座用几个月就会松动，而 BNC 插座的机械结构设计，能承受高频次插拔且保持稳定。
它采用 “卡口式锁定” 结构 —— 插入时旋转 90° 即可锁定，拔插力控制在 10-15N 之间，既不会太松导致接触不良，也不会太紧导致插拔困难。同时，插座的针芯采用耐磨材质，插拔寿命可达 500 次以上。车间里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接触良好，没有出现松动问题。
对需要频繁测试的射频设备来说，BNC 插座的稳固性直接决定了工作效率，能减少因插座松动导致的返工，降低维护成本。

四、选 BNC 插座别踩坑：记住这 3 点

要让 BNC 插座充分发挥作用，选型时得避开这些误区：
  1. 别混用阻抗：射频测试选 50Ω，视频传输选 75Ω，混装会导致信号反射，比如用 75Ω 插座接示波器，测试数据会偏差；
  2. 优先选工业款：民用 BNC 插座屏蔽性差，使用寿命短，射频设备要选带工业认证的款式，确保屏蔽衰减≥85dB；
  3. 检查插拔力：优质 BNC 插座插拔顺畅，无卡顿感，若插拔过紧或过松，可能是内部结构不合格，别购买。

结语：BNC 插座，射频设备的 “信号守护者”

对射频设备来说，BNC 插座不是 “普通连接件”，而是确保信号可靠传输的 “关键一环”—— 它通过阻抗匹配减少信号反射，用屏蔽设计隔绝干扰，靠稳固结构适应频繁插拔。选对、用好 BNC 插座，才能让射频设备发挥最佳性能，避免因信号问题导致的测试失误或设备故障。下次再看到射频设备上的 BNC 插座，就知道它背后藏着这么多 “信号保护” 的设计了。
? 老周?射频测试车间工程师
?? 聊 BNC 插座技术，也讲射频设备实操干货

BNC 连接器耐压：原理、重要性与应用场景

/在： /通过：

BNC（Bayonet Neill-Concelman）连接器作为电子设备连接中的关键组件，其耐压性能对系统的稳定运行至关重要。从基本结构来看，BNC连接器由中心针、绝缘体和外壳组成，其中绝缘体不仅隔离中心针与外壳以避免信号短路，还直接决定了连接器的耐压能力。卡口式设计使得BNC连接器在需要快速插拔的场景中表现出色，如监控系统和测试仪器。

耐压的重要性

保障信号完整性：在高频信号传输过程中，若电压超过BNC连接器的耐压极限，可能会导致电弧放电，破坏信号的完整性，造成数据误码或丢包。例如，在广播电视信号传输中，这会导致画面花屏或声音卡顿，严重影响用户体验。

确保设备与人身安全：面对电压波动或浪涌，耐压不足的BNC连接器容易被击穿，进而损坏设备甚至引发电气火灾。合格的耐压性能是?；げ僮魅嗽泵馐苈┑缤驳闹匾老?。

影响耐压的因素

  • 材料品质：高品质绝缘材料（如聚四氟乙烯）能够承受更高的电场强度，提升耐压性能。
  • 制造工艺精度：精密的装配可以保证均匀的电场分布，避免局部电场强度过高。
  • 环境因素：潮湿和高温会降低绝缘材料的性能，影响耐压稳定性。

行业标准与测试方法

为了确保BNC连接器的耐压性能符合要求，行业通常采用耐压测试仪进行检测，根据不同的应用需求设定耐压标准，工业级产品需达到数百伏乃至上千伏的耐压水平。

提升耐压的策略

通过新材料的研发和高精度制造工艺的应用，可以不断提高BNC连接器的耐压能力。同时，用户在选型时应选择有质量认证的品牌，确保产品的可靠性和安全性。

总之，BNC连接器的耐压性能不仅是技术规格的一部分，更是系统安全运行的基础。在设计、制造和使用过程中，必须重视这一关键特性，以确保信号的无损传输及设备和人员的安全。对于追求高质量连接解决方案的企业而言，选择具备优良耐压性能的BNC连接器，就是选择了更加稳定和安全的未来。

BNC连接器和RCA连接器有什么区别？

/在： /通过：

BNC连接器和RCA连接器有什么区别

关于BNC连接器和RCA连接器之间的区别是什么，可能一些人不太了解，二者之间既有相似之处，又有着不同之处，各有各的优势与劣势，下面电蜂优选就为您介绍一下BNC连接器和RCA连接器存在什么区别，让您在今后的工作中更好的选择以及采购这两款产品。

1、BNC连接器

BNC接口主要用于传输视频信号，RCA主要用于传输音频信号。 不同的接口有不同的优点和功能。 另外，由于BNC接口的特殊设计，连接非常紧密，不用担心接口松动、接触不良。

BNC连接器是一种不同于普通15针D-SUB标准连接器的特殊显示接口。 它由RGB三基色信号和五个独立的信号连接器组成，用于行同步和场同步。 主要用于连接工作站等需要高扫描频率的系统。 BNC连接器可以隔离视频输入信号，使信号之间的干扰降低，信号带宽比普通D-SUB更大，可以达到最佳的信号响应效果。

2、RCA接头

RCA接口实现音视频分离传输，避免了因音视频混合干扰导致画质下降。 目前音视频设备上应用最广泛的接口，几乎每一个音视频设备都提供这种接口。
RCA俗称莲花插座。 几乎所有的电视和 DVD 播放器都有这个接口。 它不是专门为任何一种接口设计的，它既可以用于音频信号也可以用于普通视频信号，它也是DVD组件（YCrCb）的插座，但数量是三个。 RCA 连接器是迄今为止最常见的音频/视频端子。 两线制接线端子早在收音机时代就由RCA录音公司发明。 还有一个老掉牙又奇怪的名字叫“唱盘”接头。

RCA端子采用同轴传输信号，中心轴用于传输信号，外接触层用于接地，可用于传输数字音频信号和模拟视频信号。RCA音频端子通常用不同的颜色成对标记：右声道为红色，左声道为黑色或白色。在某些情况下，中央和环绕声道电缆采用颜色编码以方便区分接线，但整个系统中的所有 RCA 连接器在电气上都是相同的。一般来说，RCA立体声音频线是一组左右声道，每个声道从外观上看是一条线。

BNC连接器和RCA连接器有什么区别

通过上面的介绍，大家应该已经对“BNC接口和RCA接口有什么区别”有了一定的了解。BNC接口和RCA接口的常识是电子元器件从业者必备的基础知识。如果您想了解更多关于BNC接口和RCA接口的知识，请登录我们的官网，每天更新bnc接口相关产品，满足您的订购和查看需求。选择德索五金电子，品质保障，服务放心！

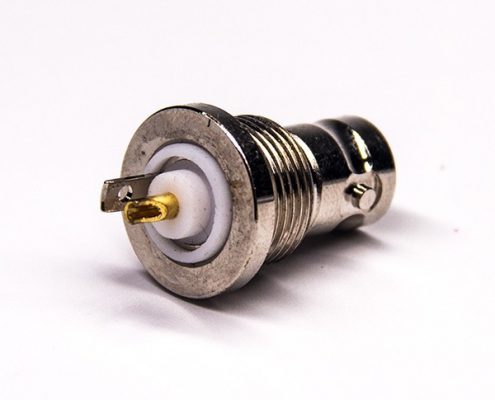

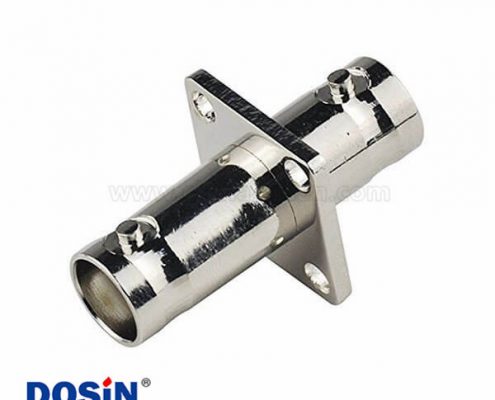

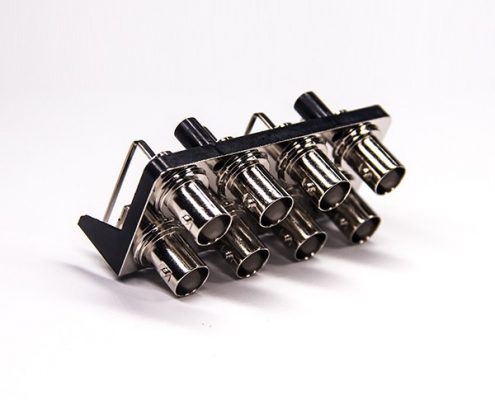

Portfolio Items
